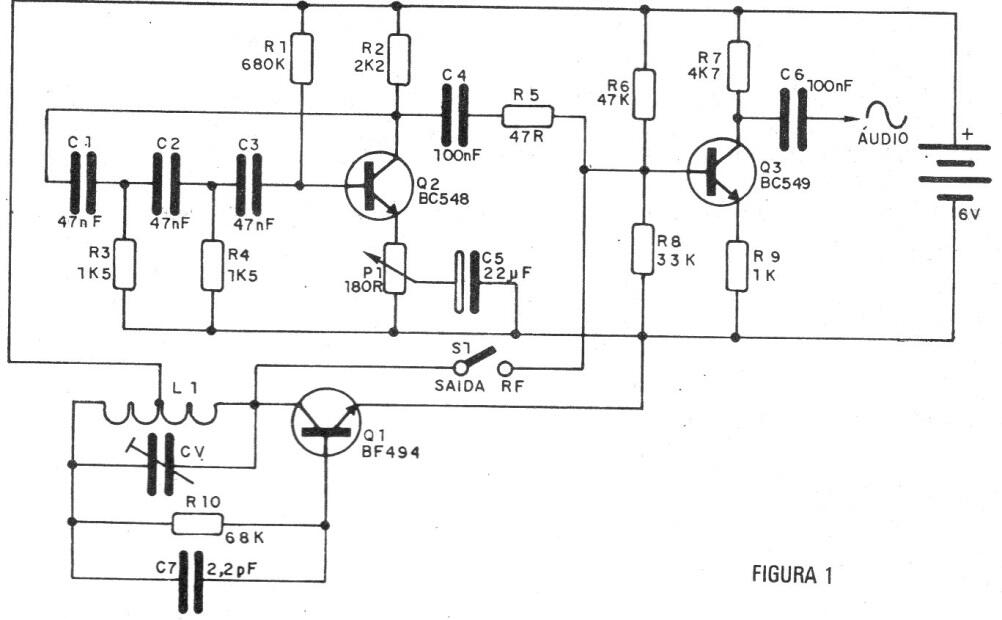

Encontramos este simple generador de señales con modulación de tono en una publicación de 1987. Utiliza componentes comunes, y la bobina de onda media consta de 40 + 40 vueltas 28 de alambre en una varilla de ferrita de 15 cm de largo. Otros componentes son comunes y el circuito tiene una salida de audio de onda sinusoidal con una frecuencia de aproximadamente 1 kHz. Los componentes se pueden cambiar para obtener otras frecuencias.
Generador de señales | Haga click en la imagen para ampliar |
