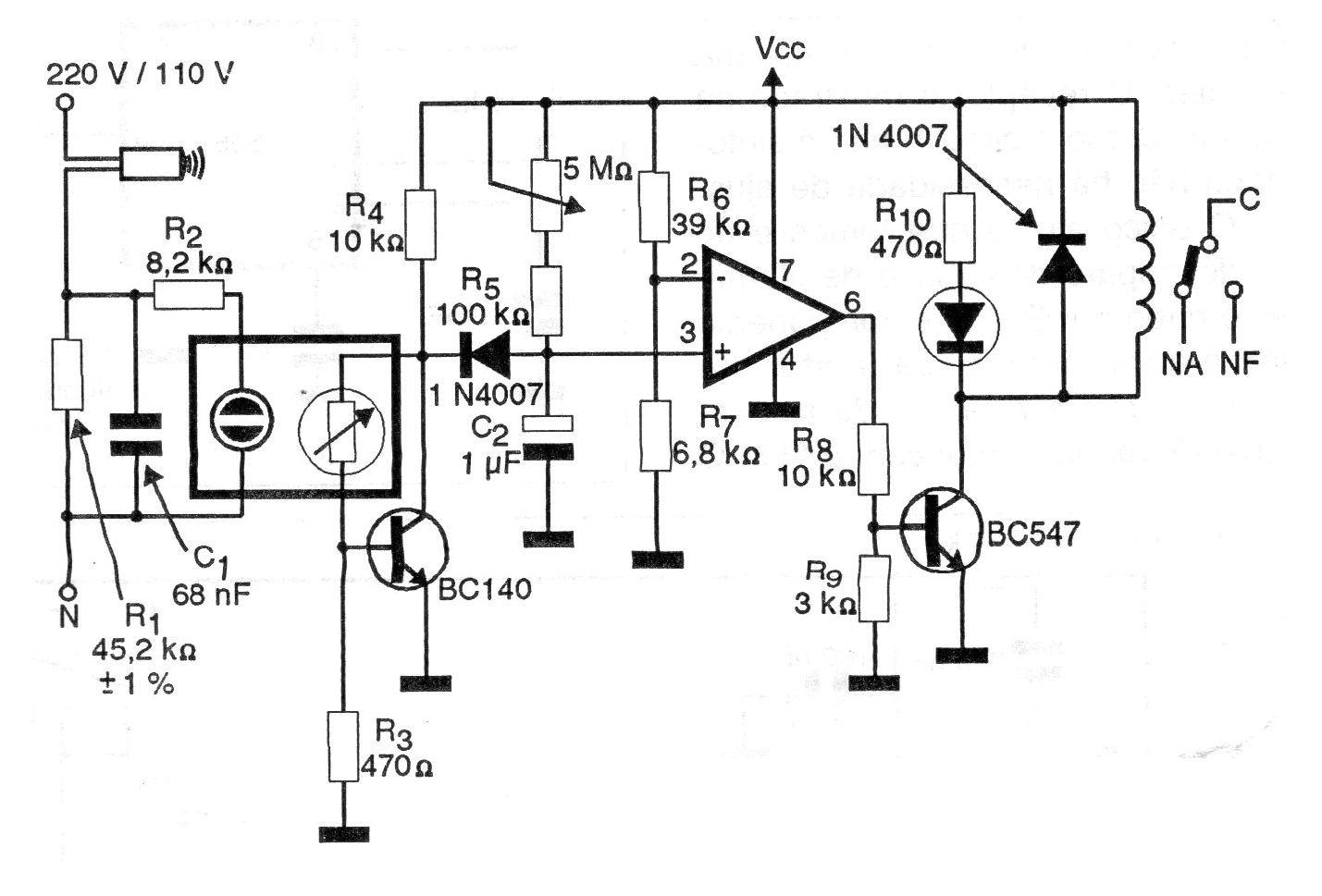

Encontramos este temporizador con accionamiento por acoplamiento óptico en una documentación de 1997. La ventaja del accionamiento con un acoplador de construcción casera es la eliminación de los repiques. El tiempo de accionamiento depende de C1 y del ajuste del trimpot de 5 M (4M7). El relé es de 12 V siendo esta la tensión de alimentación del circuito.
| Haga click en la imagen para ampliar |
