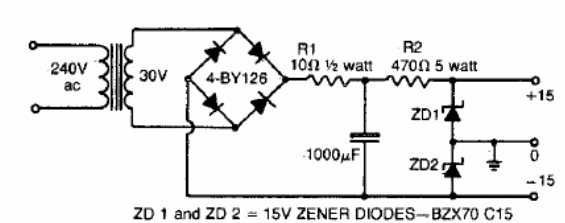

En la figura tenemos una forma de obtener una fuente simétrica de 15 V con un transformador de devanado simple de 30 V. Se pueden obtener otros voltajes con transformadores de voltaje más bajo y los diodos zener correspondientes.
Fuente simétrica con transformador simple
