Oscilador sinusoidal de 50 Hz (CIR12357S)

Details

Category: Banco de circuitos

Written by Newton C. Braga

     Encontramos este circuito en una documentación de la década de 1980. Los transistores pueden ser el BC558 y los capacitores pueden cambiarse para generar frecuencias cercanas. El circuito puede ser alimentado por tensiones de 12 a 20 V dependiendo de los transistores utilizados. La señal es de intensidad razonable.

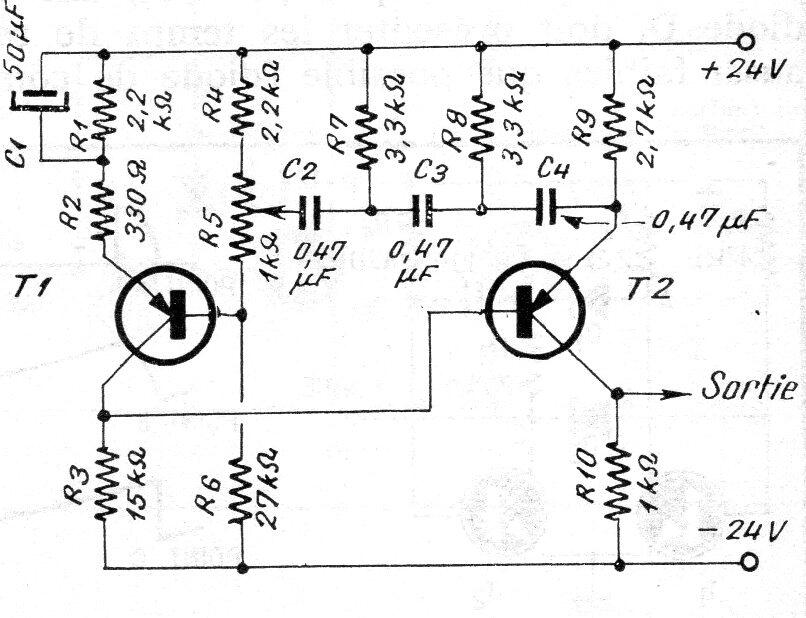

Oscilador sinusoidal de 50 Hz | Haga click en la imagen para ampliar |
