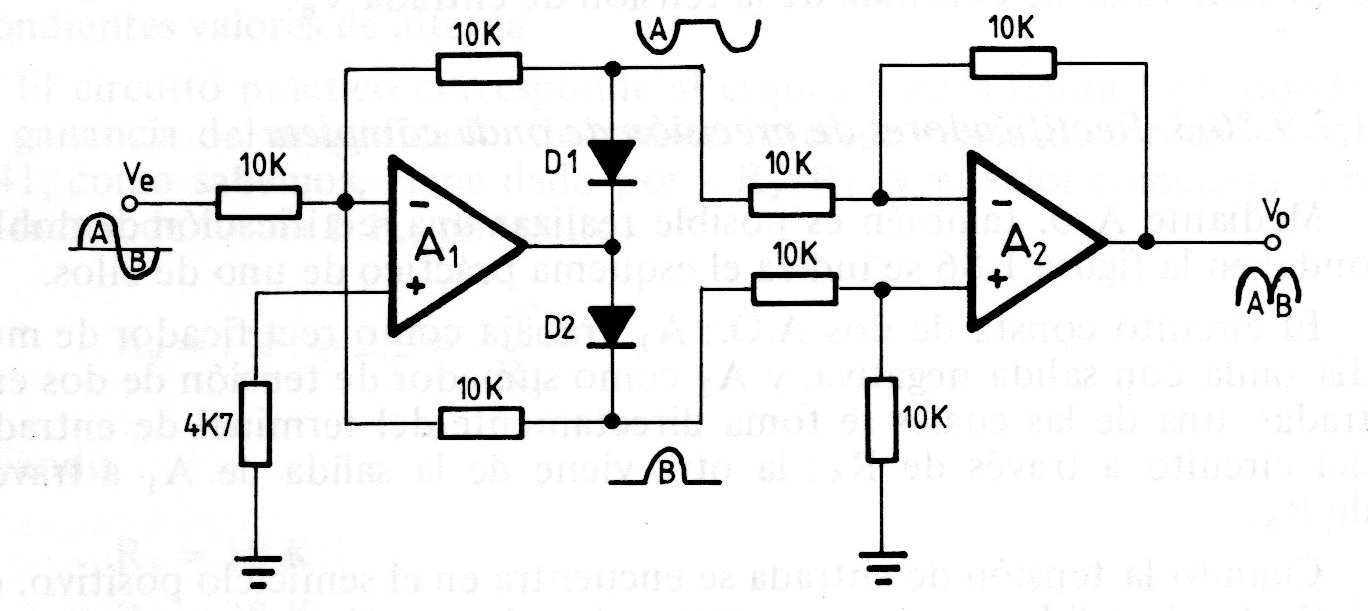

Este circuito utiliza dos amplificadores operacionales, que pueden ser del tipo 741, en un rectificador de onda completa normalmente utilizado en instrumentación. El circuito requiere una fuente simétrica y los diodos pueden ser de propósito general. Observe la forma de onda de las señales de entrada y salida.




| Haga click en la imagen para ampliar |
