Generador de Funciones 8038 (2) (CIR1255S )

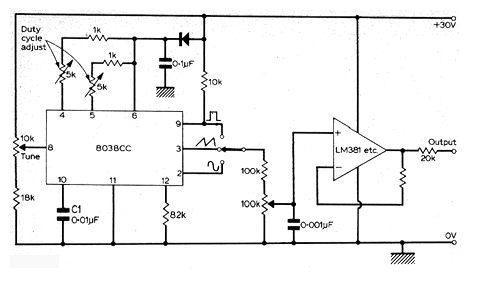

Este diagrama forma parte de un artículo de una revista Inglesa de 1975. Si el circuito integrado puede ser encontrado, se trata de una excelente opción para el montaje de un generador de funciones hasta 1 MHz. El circuito produce señales senoidales, Triangulares y rectangulares de excelente calidad con buena intensidad. El amplificador operacional puede ser un 741 u otro equivalente. La alimentación se realiza con tensión de 30 V en este caso, pero el circuito funcionará con tensiones a partir de 12 V.
