El cálculo de corrientes y tensiones en un circuito formado por resistencias y generadores asociados de manera compleja se puede hacer en base a las leyes de Kirchoff.
Las dos leyes, que pueden estudiarse más profundamente en los cursos de física de la escuela secundaria, dicen que:
Primera ley: (Ley de los nodos) La suma de las corrientes que alcanzan un nodo es igual a la suma de las corrientes que salen del mismo nodo.
Si representamos las corrientes que llegan por valores positivos y las que salen, por valores negativos, es lo mismo decir que la suma de todas las corrientes en un nodo debe ser cero.
Podemos escribir la siguiente fórmula para expresarlo:
I1 + I2 + I3 + ....... + In = 0 (f.4.3)
Donde: I1, I2, I3 ..... En son las corrientes en el nodo (en amperios)

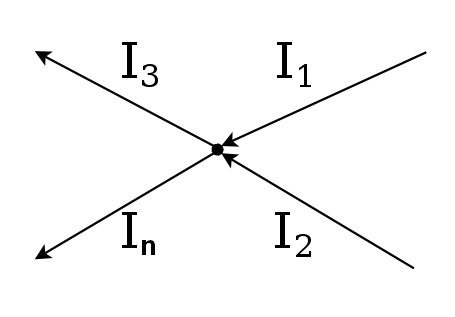

En la figura 1 ilustramos esta ley.
Segunda ley: al atravesar un circuito completo (circuito cerrado), la suma de todas las fuerzas y productos electromotores y contraelectromotrices R x que encontré es cero.
Podemos escribir la siguiente fórmula para expresarlo:
E1 + E2 + E3 + .... + En = R1.i1 + R2.i2 + R3.i3 + .......... + Rn.in (f.4.4)
Donde: E1, E2, E3 ... En son las fuerzas electromotrices en volts
R1, R2, R3 ... Rn son las resistencias en el circuito en ohms
i1, i2, i3 ... en son las corrientes de amperes.
La figura 2 ilustra esta ley.
Los lectores que deseen mejorar su conocimiento de las Leyes de Kirchoff pueden encontrar más detalles, incluidos problemas, en los libros de física de la escuela secundaria.
Del libro Curso de Electrónica - Electrónica básica por Newton C. Braga
