Los osciladores son circuitos que generan señales. Partiendo de una fuente de corriente continua, los osciladores producen señales variables cuya frecuencia y forma de onda dependen de su configuración.
Para generar señales y, por lo tanto, funcionar como osciladores, podemos tener las configuraciones más diversas que se nombran de acuerdo con su arquitectura o el nombre de su creador.
Los osciladores se pueden separar en dos grandes grupos:
a) Osciladores con elementos activos.
En los osciladores con elementos activos tenemos un dispositivo amplificador y una red de retroalimentación positiva, como se muestra en la figura 1.
Para su funcionamiento, una pequeña porción de la señal de salida se aplica a la entrada para que haya un proceso de retroalimentación que determine la frecuencia y la forma de onda de la señal generada.
Para que este tipo de oscilador funcione, la ganancia del paso del amplificador debe ser mayor que 1.
b) Osciladores con dispositivos de resistencia negativa.

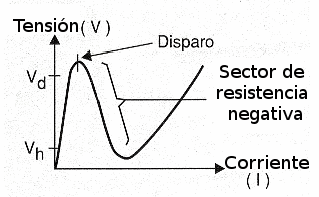

En estos osciladores, el elemento básico es un dispositivo que tiene una característica de resistencia negativa, como se muestra en la figura 2.
La señal se genera cuando el dispositivo se dispara, de modo que un pequeño aumento en el voltaje produce una caída en la corriente (que va en contra de la Ley de Ohm) y, por lo tanto, representa una resistencia negativa.

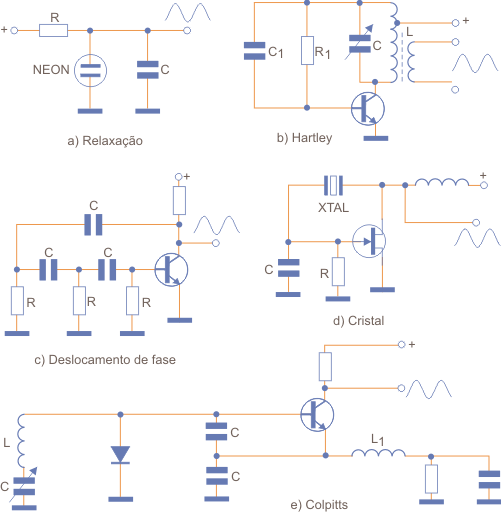

Los principales tipos de osciladores se muestran en la figura 3. Vaya al nombre correspondiente en la enciclopedia para obtener más información sobre cada uno.
Los osciladores más comunes son:
Oscilador de relajación
Oscilador Hartley
Oscilador Colpitts
Oscilador Clapp
Oscilador del puente de Wien
Oscilador de cambio de fase
Multivibrador Astable
Oscilador de cristal
Oscilador de bloqueo
Oscilador Pierce
Dependiendo del rango de frecuencia y la forma de onda de la señal generada, tenemos un tipo apropiado de oscilador.
La siguiente tabla le permite al lector elegir el oscilador más apropiado para el proyecto en el que está trabajando.
| Oscilador | Forma de onda | Rango de frecuencia |
| Relajación con lámpara de neón | Dientes de sierra y pulsos | 0.01 Hz a 30 kHz |
| Relajación con Unijunction | Sawtooth y pulsos | 0.01 Hz a 100 kHz |
| Relajación con Sidac | Sawtooth y pulsos | 0.01 Hz a 1 MHz |
| Hartley | Sinusoidal | 10 Hz a 50 MHz |
| Colpitts | Sinusoidales | 100 Hz a 100 MHz |
| Perforación | Sinusoidal | 1 MHz a 500 MHz |
| Clapp | Sinusoidal | 30 kHz a 100 MHz |
| Desplazamiento de fase | Sinusoidal | 1 Hz a 100 kHz |
| Controlado a Cristal | Sinusoidal | 30 kHz a 200 MHz |
| Bloqueo | Sinusoidal | 100 kHz a 10 MHz |
| Multivibrador | Rectangular | 0.1 Hz a 100 MHz |
