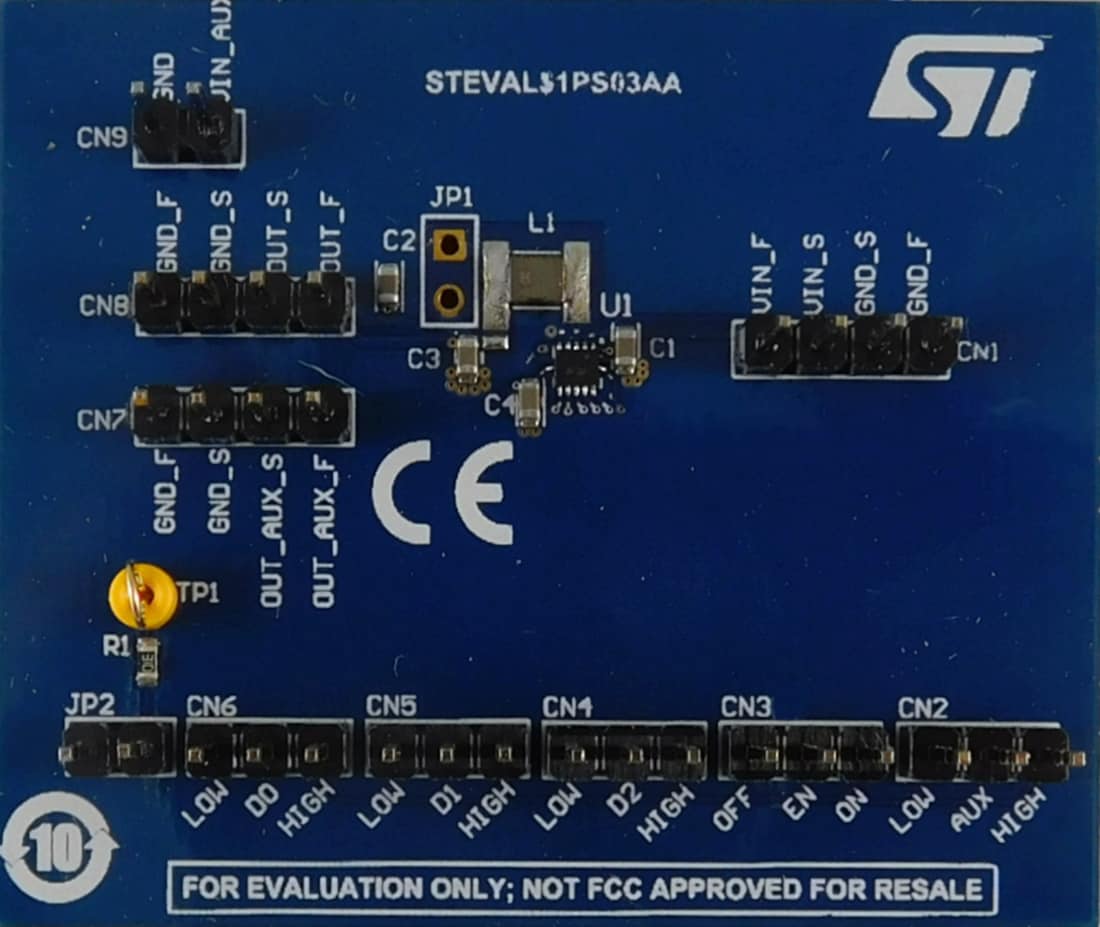

La placa de evaluación del convertidor STMicroelectronics STEVAL-1PS03A es para un diseño de convertidor inteligente capaz de proporcionar una corriente de salida de hasta 400 mA desde una entrada de 1,8 V a 5,5 V, con una tensión de salida de 1,6 V a 3,3 V ajustable dinámicamente. La placa cuenta con el convertidor reductor síncrono miniaturizado ST1PS03AQTR nano-quiescente, que implementa un control de corriente pico mejorado (PCC) y un diseño de circuito avanzado para minimizar la corriente quiescente. El dispositivo incorpora un interruptor controlado por carga para proporcionar un subsistema con un riel de tensión VIN_AUX. La placa demuestra cómo se puede lograr una conversión altamente eficiente con solo el ST1PS03AQTR, un inductor de 2.2 µH y dos capacitores pequeños.
