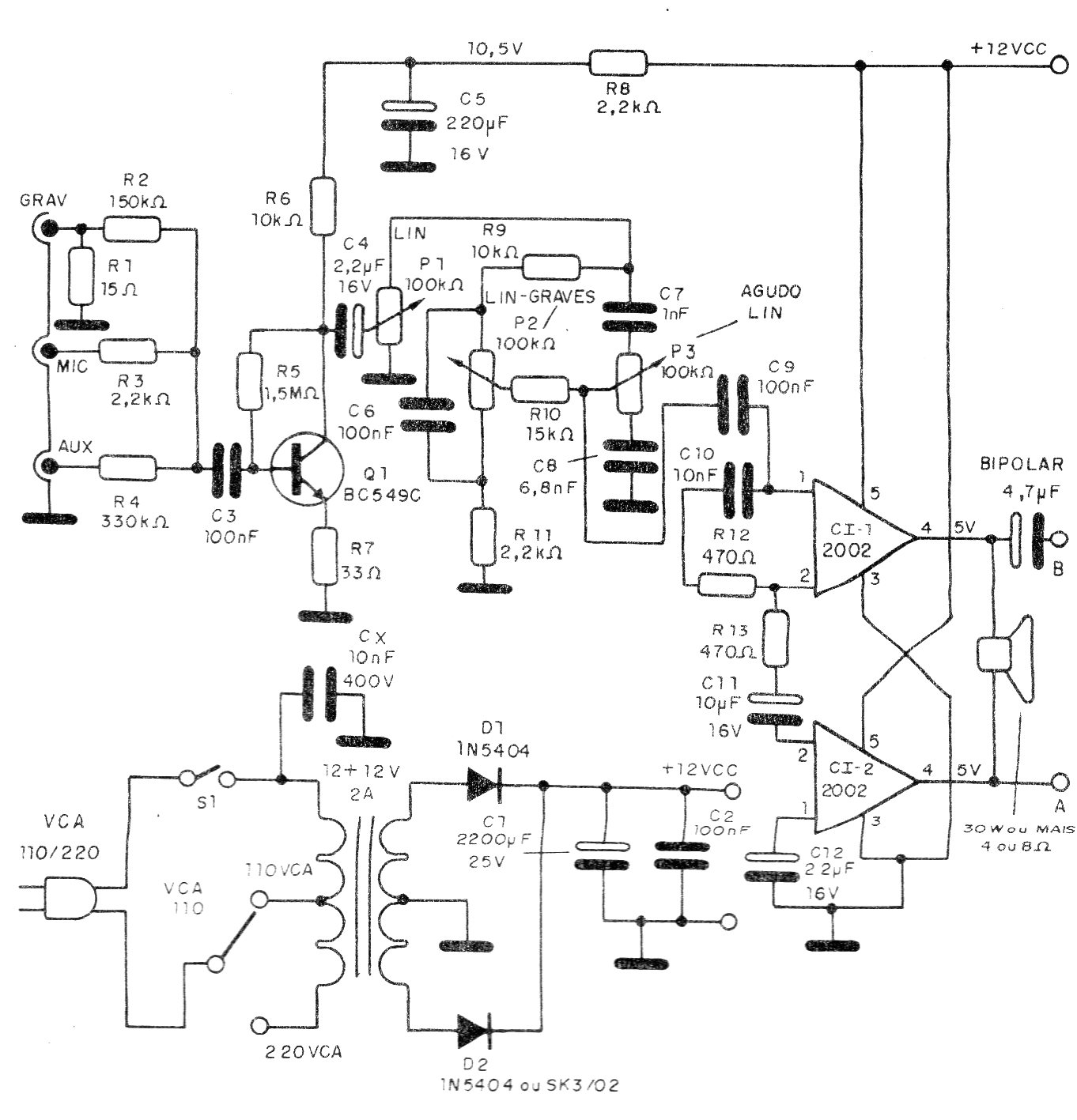

En la configuración de puente el amplificador TDA2002 puede suministrar 30 W de potencia a una carga de 4 ohms y un poco menos a una carga de 8 ohms. El circuito mostrado en la figura es de una documentación de 1992 y ya incluye la fuente de alimentación. El transformador de la fuente debe proporcionar al menos 2 A y los circuitos integrados deben estar dotados de disipadores de calor. El circuito incluye una etapa de preamplificación, varias entradas y un control de tono.
