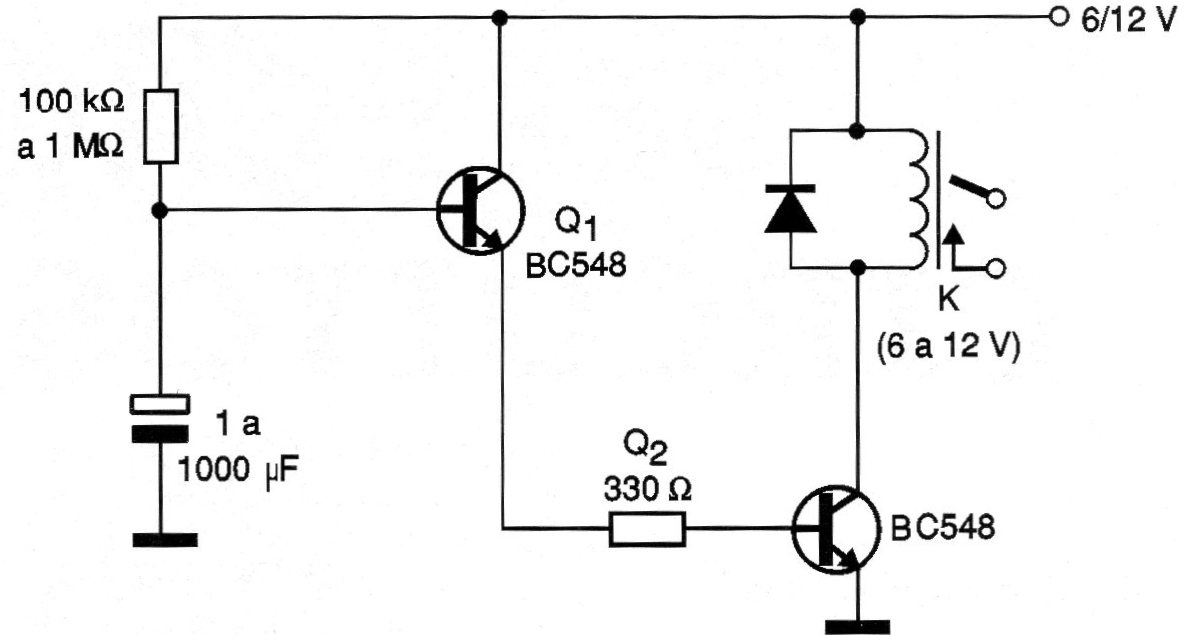

El circuito mostrado en la figura se puede utilizar para conectar un altavoz en un amplificador sólo después de que las tensiones en el circuito estén estabilizadas evitando así el chasquido que, además de desagradable, puede estropear el propio altavoz. El relé debe ser de 50 mA a 6 o 12 V y la corriente de acuerdo con la carga que se va a controlar. El tiempo de retardo depende del resistor de 100 k ohms a 1 M ohms y del capacitor de 1 a 100 M ohms. El diodo en paralelo con el relé puede ser de cualquier tipo.




| Haga click en la imagen para ampliar |
