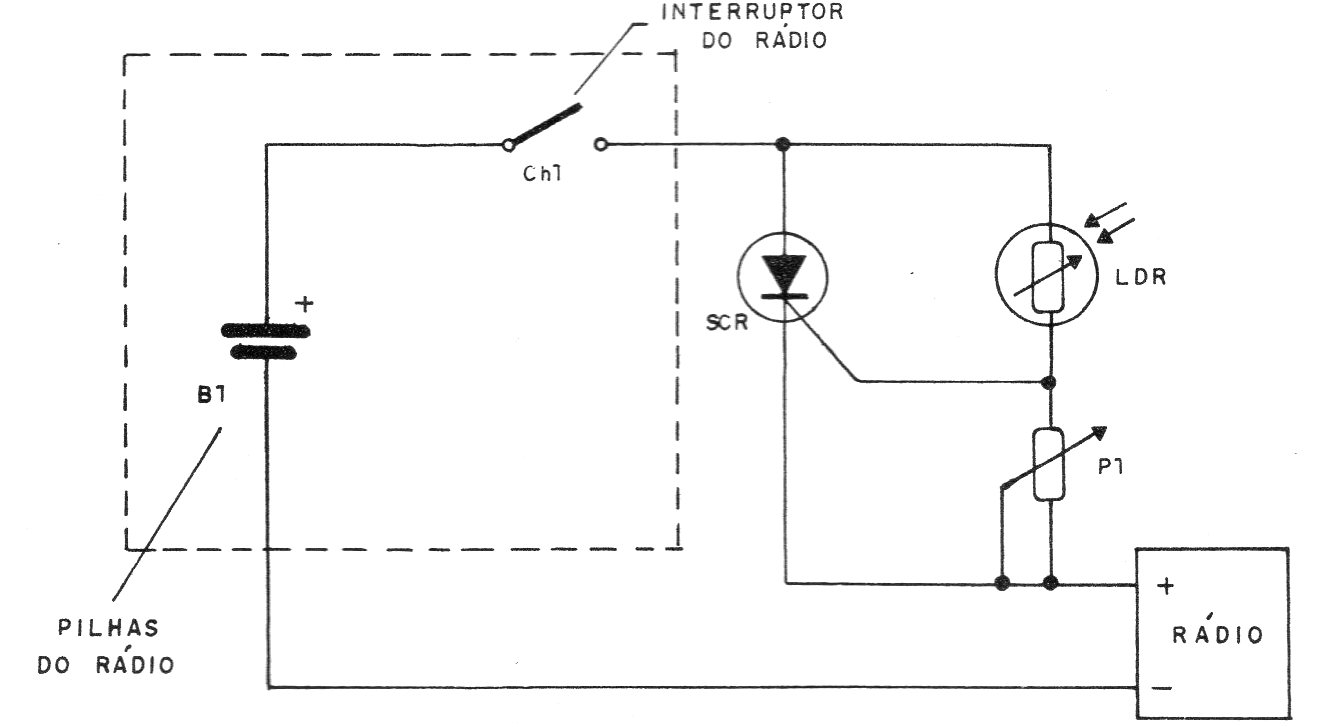

Este circuito es de una documentación de 1987. El circuito permite que la luz del encendido de un fósforo conecte una pequeña radio de transistores (u otra aplicación). El ajuste de la sensibilidad al disparo se realiza en P1 de 1k a 10k. Debe tenerse en cuenta la caída de tensión de aproximadamente 2 V en el SCR.
