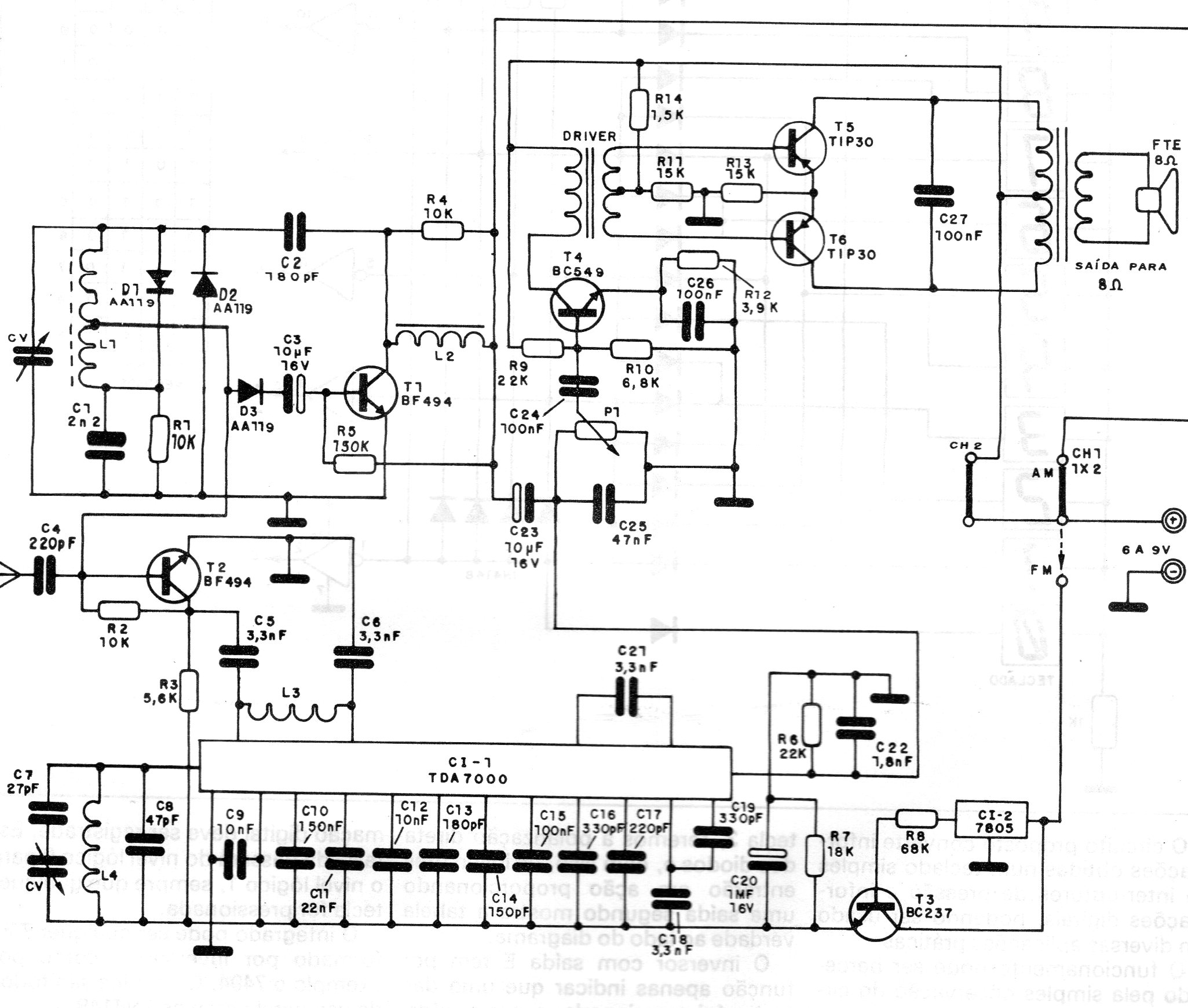

Este circuito, de una publicación de 1987, reúne en un solo proyecto un receptor de AM simple y un receptor de FM con el TDA7000. L1 consta de 20 + 80 espiras de hilo 28 en un bastón de ferrita para banda de ondas medias y L4 3 espiras de hilo 28 sin forma de diámetro de 0,5 cm. L3 tiene 5 espiras de hilo 28 con un diámetro de 5 cm y El transformador es del tipo de salida para radios transistorizadas. L2 es un choque de 470 uH.
