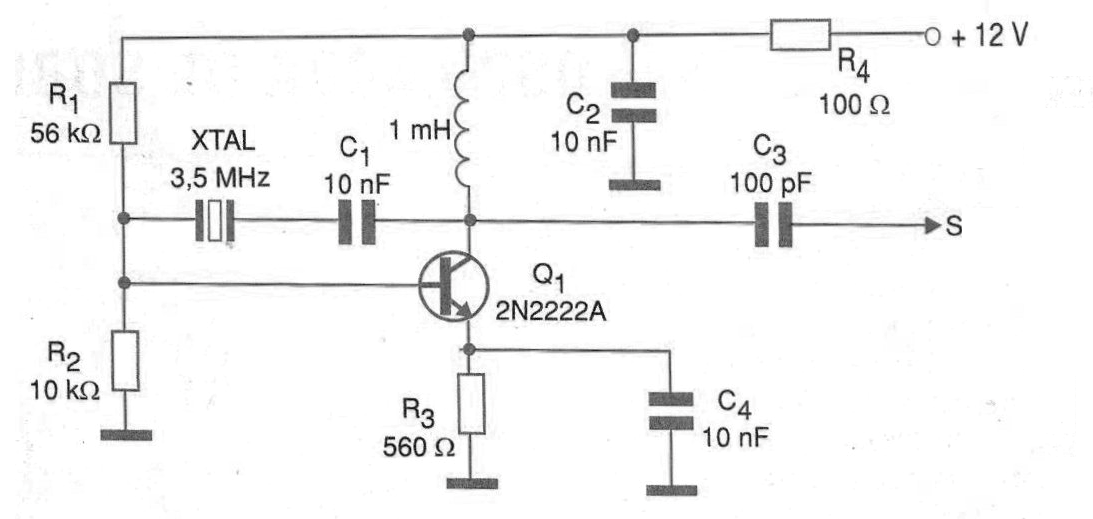

La frecuencia original del Oscilador Pierce con transistor bipolar es dada por el cristal, el cual puede ser alterado en el rango entre 1 MHz y 10 MHz típicamente. El circuito mostrado en la figura puede ser alimentado con tensiones en el rango de 9 a 12 V, estabilizadas. Los capacitores deben ser cerámicos y el transistor admite equivalentes.
| Haga click en la imagen para ampliar |
