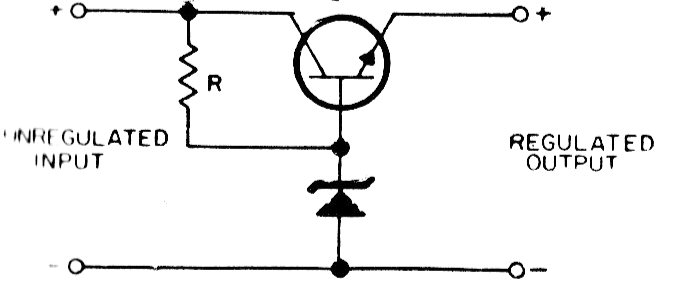

En la figura tenemos la configuración más simple con un transistor de un regulador de tensión. La referencia de tensión viene dada por el zener y la resistencia calculada de acuerdo con la tensión y corriente deseados, de acuerdo con las características del transistor.
Regulador simple con 1 transistor | Haga click en la imagen para ampliar |
