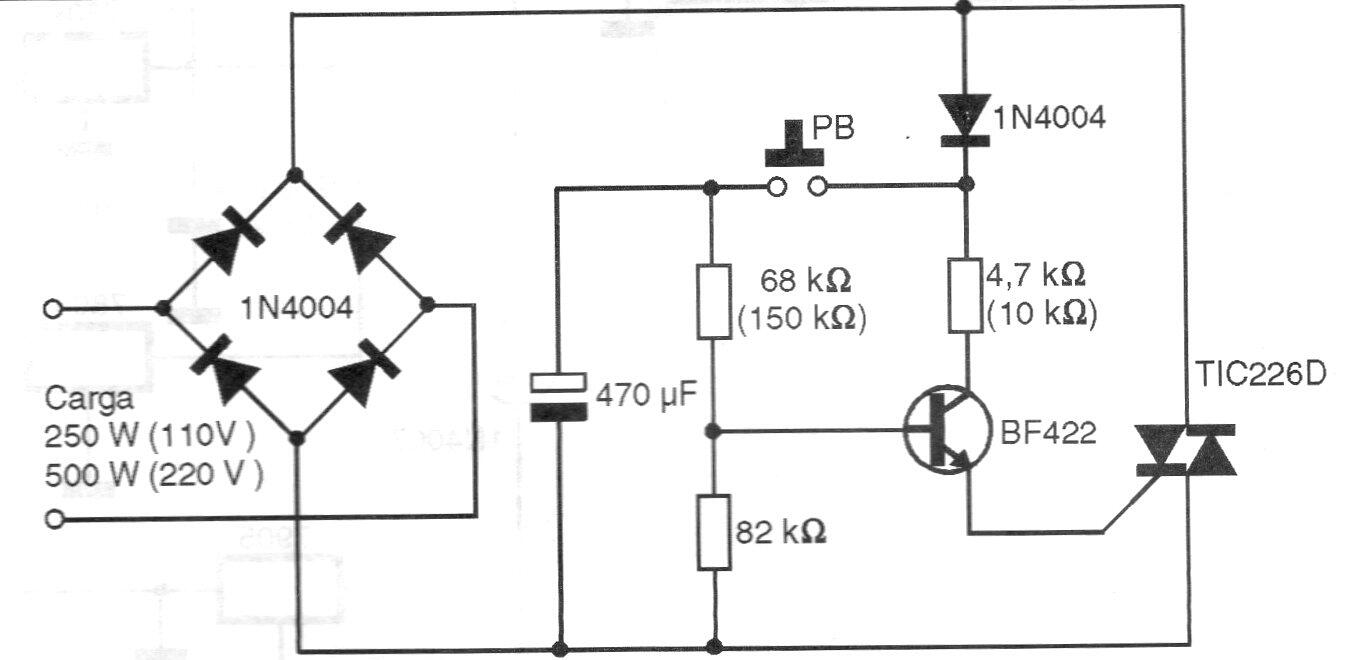

Al presionar PB, el capacitor se carga disparando un triac que sigue funcionando durante un tiempo que depende precisamente del valor del capacitor. La potencia máxima controlada depende del triac que debe montarse en un buen radiador de calor. El circuito es de una publicación de 1998. Para 220 V, los diodos deben ser 1N4007.
Minuteria electrónica | Haga click en la imagen para ampliar |
