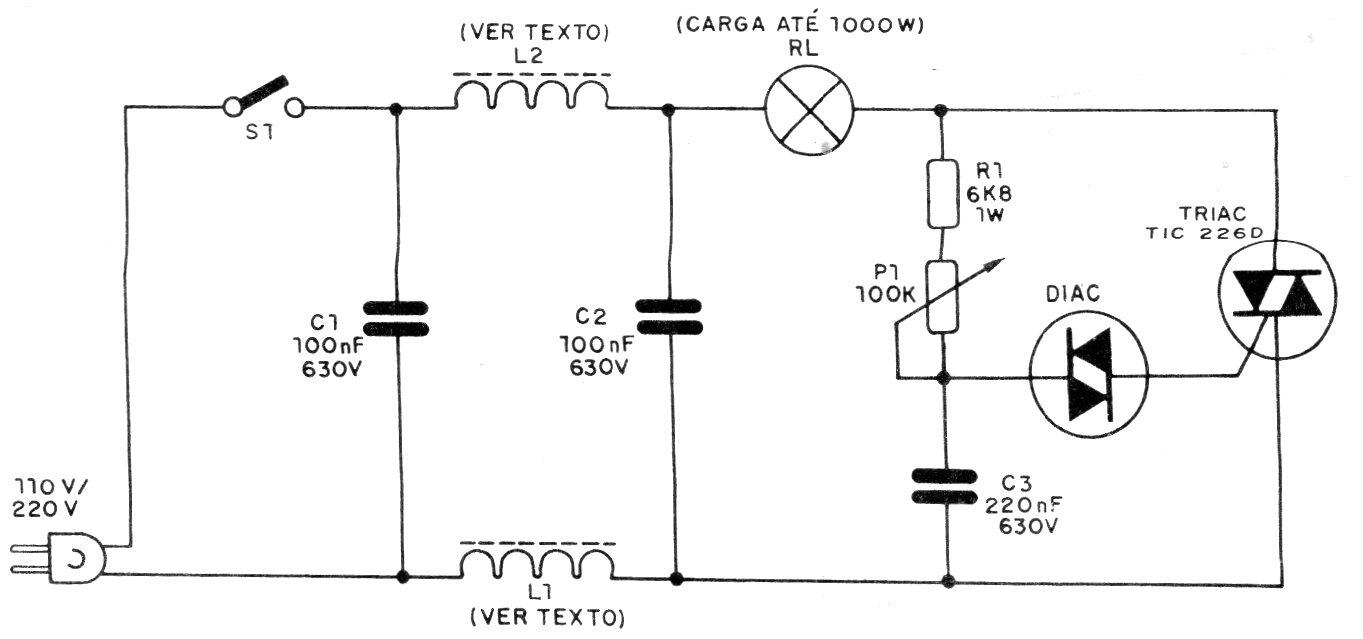

Este circuito de control de potencia triac tradicional puede controlar cargas de hasta 1000 W. El triac debe montarse en un buen disipador de calor y los amortiguadores de filtro constan de 40 vueltas de cable 14 o 16 en una varilla de ferrita. Los capacitores del filtro son de poliéster para 600 V o más.
Control de potencia hasta 1000 W | Haga click en la imagen para ampliar |
