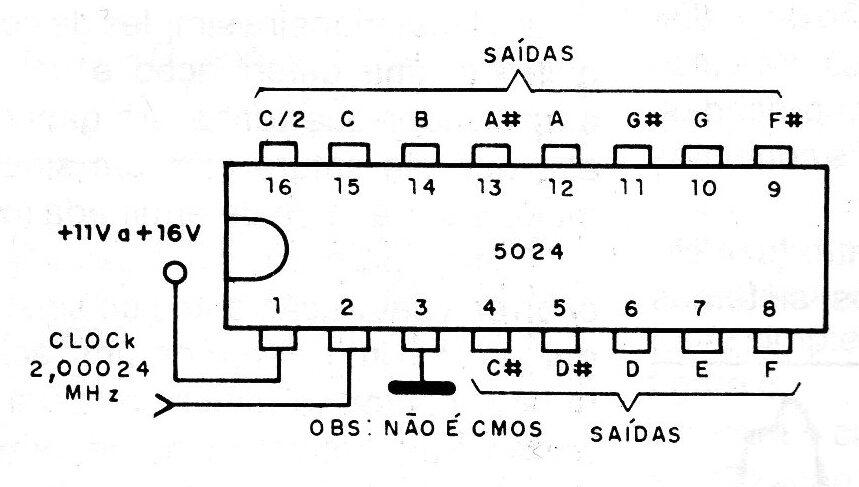

Este integrado genera todas las frecuencias de octava más altas de un teclado común cuando se aplica a su entrada una señal de clock de 2.00024 MHz. La potencia integrada se puede realizar con tensiones de 11 a 16 V y cada salida tiene una señal con una corriente máxima de 0,7 mA. Se puede usar CMOS integrado como 4024 en estas salidas para obtener frecuencias de octava más bajas.
Generador de octavas 5024 | Haga click en la imagen para ampliar |
