Este circuito es sugerido por National Semiconductor y tiene una excelente ganancia, para un fotodiodo como transductor. Tenemos 10 V de señal por cada microampere de aumento de corriente en el fotodiodo. Los resistores son precisos para mantener la respuesta indicada y la fuente de alimentación debe ser simétrica. Una de las principales características de este circuito es que la corriente de fuga que aumenta con la temperatura no afecta apreciablemente al circuito, ya que responde a la corriente de cortocircuito del diodo.

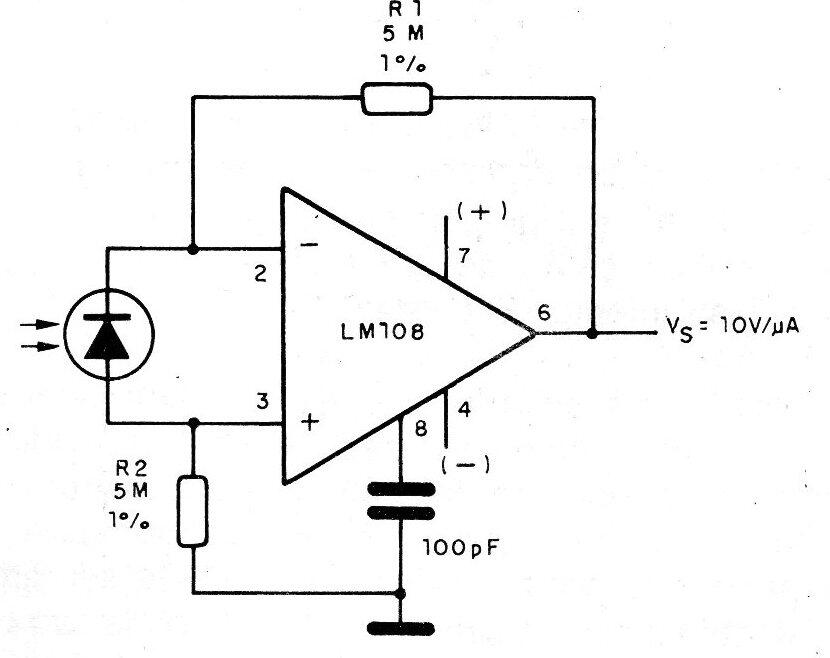

Amplificador de fotodiodo | Haga click en la imagen para ampliar |
