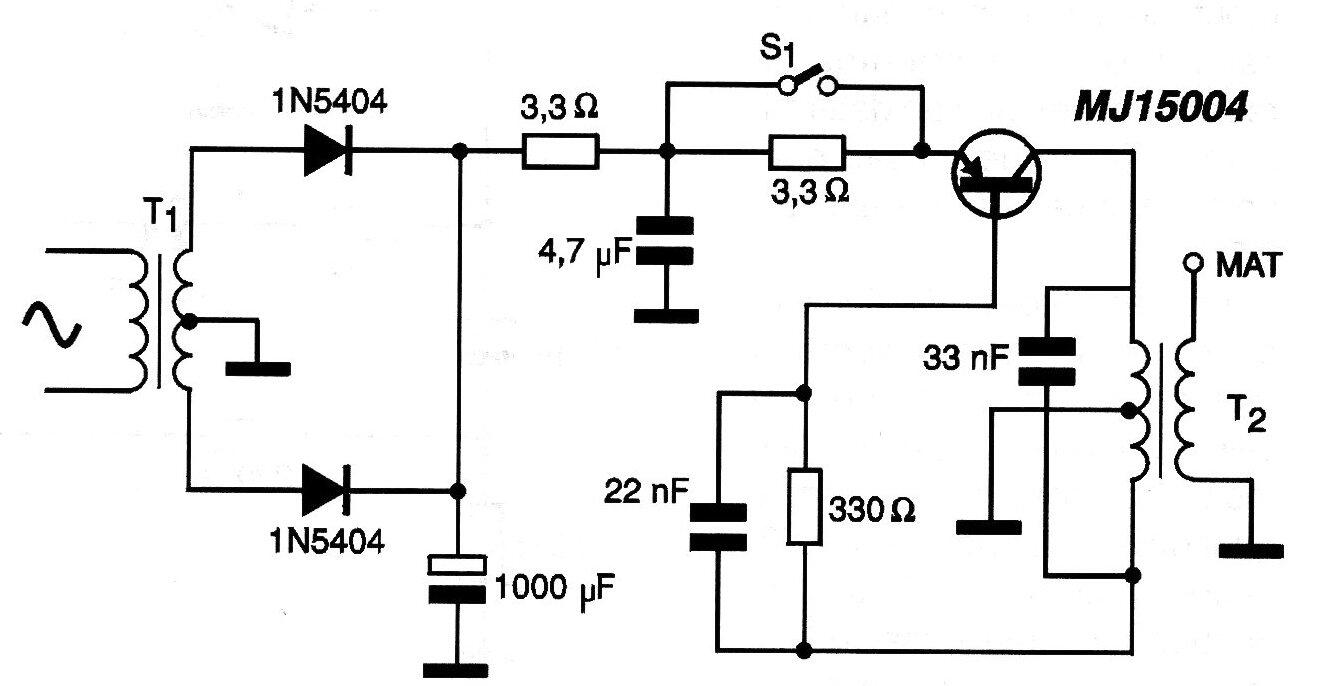

Este circuito genera tensiones de decenas de miles de volts para proyectos como filtros electrostáticos y experimentos de física. El transformador T1 tiene un secundario de 24 V con una corriente de 3 A y el transistor debe tener un radiador de calor excelente. El transformador T2 es un antiguo flyback de TV en el que hemos enrollado 10 + 10 rondas de cable rígido común 22 con cubierta de plástico como imprimación. Los resistores de 3,3 ohms están hechas de alambre y la alta tensión puede superar los 30.000 volts, por lo que es necesario tener mucho cuidado al utilizar un dispositivo de este tipo.
Generador de MAT | Haga click en la imagen para ampliar |
