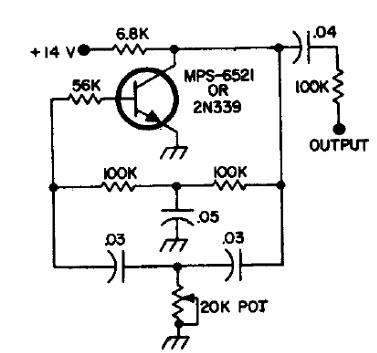

Este circuito se encontró en una documentación de 1973, pudiendo utilizar cualquier transistor NPN de propósito general como el BC548. El circuito genera una señal sinusoidal de 100 Hz y la alimentación se puede suministrar con tensiones de 12 V a 18 V. Se pueden generar otras frecuencias cambiando los capacitores del doble T.
Generador de 100 Hz con Doble T
