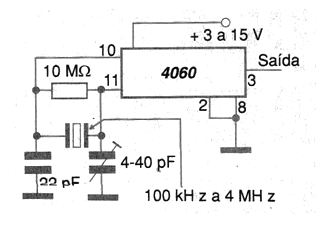

El circuito integrado CMOS 4060 consta de un contador divisor de frecuencia con elementos internos ya incorporados para la elaboración de un oscilador externo, tanto de tipo RC como controlado por cristal. En la figura mostramos cómo implementar un oscilador de cristal con frecuencias de hasta aproximadamente 4 MHz usando este componente. Observamos que la frecuencia máxima depende de la tensión de alimentación, por lo que los 4 MHz solo se alcanzarán con una alimentación superior a 9 V. El trimmer ajusta el punto de oscilación ideal para que el circuito se inicialice al encender la alimentación. Esto se logra compensando las capacidades internas del cristal. Recuerde que la señal obtenida a la salida de este circuito es rectangular.
Oscilador CMOS con el 4060
