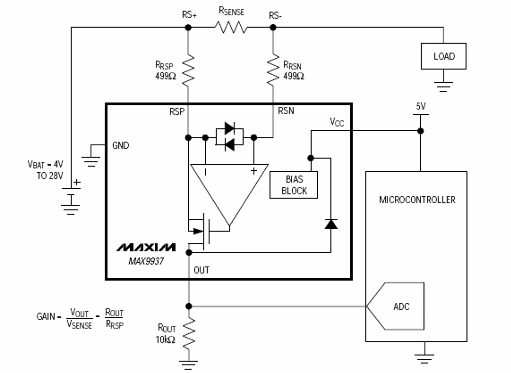

Maxim (www.maxim-ic.com) sugiere el circuito que se muestra en la figura 1 y hace uso del MAX9937. El circuito integrado MAX9937 consta de un sensor de corriente diseñado para funcionar en modo unidireccional en el lado alto del circuito (lado alto). Su propósito es detectar la corriente en una carga de hasta 40 V, y también tiene protección contra la inversión de polaridad de la batería y filtro EMI. El circuito tiene un rango de entrada de modo común de +4 a +28 V y una corriente de alimentación de solo 20 uA. La banda de paso es 350 kHz con 3 dB. El componente básico utilizado, MAX9937, se suministra en una caja SC70 de 5 pines. Entre las aplicaciones sugeridas, mencionamos la detección de corriente de baterías, caja de fusibles y monitor de corriente ECU.



Amplificador de sensor de corriente para aplicaciones automotrices
Amplificador de sensor de corriente para aplicaciones automotrices
