Este circuito es de una publicación de 1974, pero se puede ensamblar fácilmente utilizando componentes más modernos. Podemos usar BF245 para FET y BC548 para otros. La alimentación de 6 a 12 V debe realizarse de acuerdo con la tensión del relé utilizado. Nunca use una fuente sin un transformador para alimentar este circuito. El cable del sensor no debe ser demasiado largo.

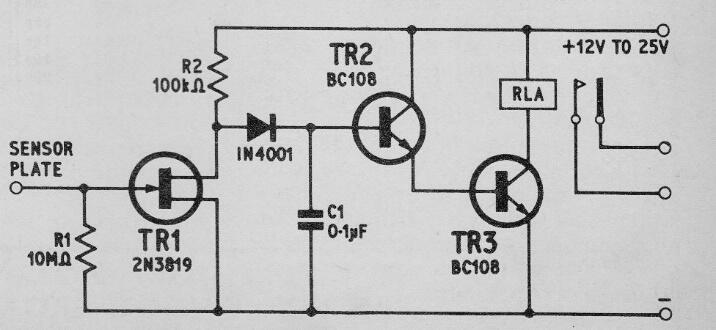

Llave de Toque | Haga click en la imagen para ampliar |
