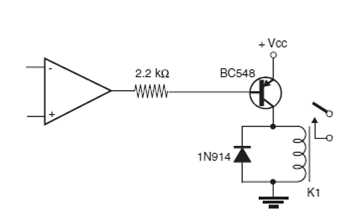

En la figura mostramos cómo activar un relé desde la salida de un amplificador operacional común cuando su salida pasa a un nivel bajo. El voltaje Vcc depende del relé y la tierra de esta etapa debe ser común a la tierra del circuito con el operacional. Este circuito es para relés de hasta 100 mA. El circuito es de un libro de Newton C. Braga.
Driver de relé para operacional
