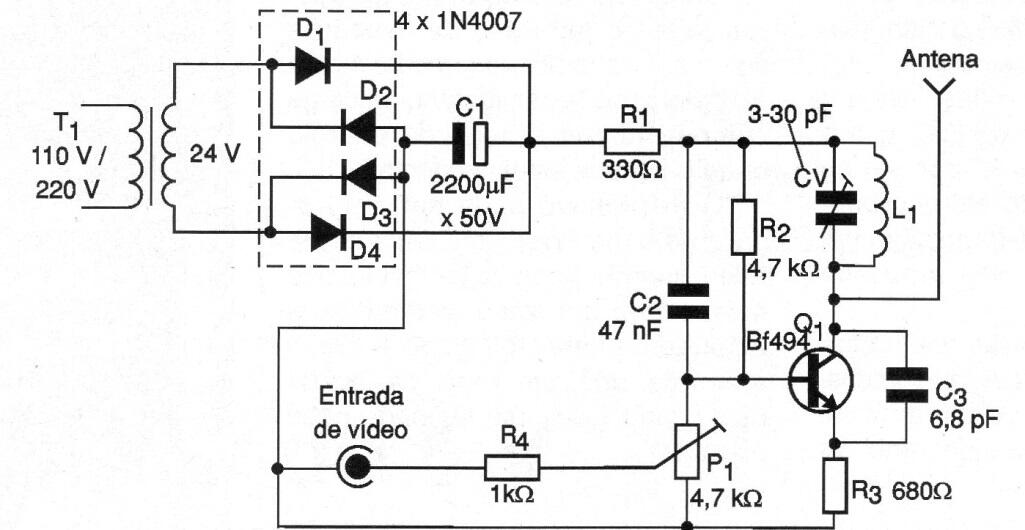

Encontramos este circuito en una documentación de 2002. Transmite señales de video compuesto de una videograbadora a un televisor analógico cercano. L1 puede tener de 5 a 7 bucles de 26 o 24 alambres con forma de 1 cm sin núcleo para recoger en los canales bajos (2 a 6). El transformador tiene 200 a 500 mA de corriente.
Transmisor de videocasete | Haga click en la imagen para ampliar |
