Esta configuración, que a menudo se encuentra en este sitio, es de una documentación de 1977. La frecuencia depende del capacitor y el ajuste de frecuencia se puede hacer en el potenciómetro. El capacitor puede tener valores entre 100 pF y 1 uF para frecuencias en el rango de 1 Hz a 20 kHz. La fuente de alimentación debe ser simétrica.

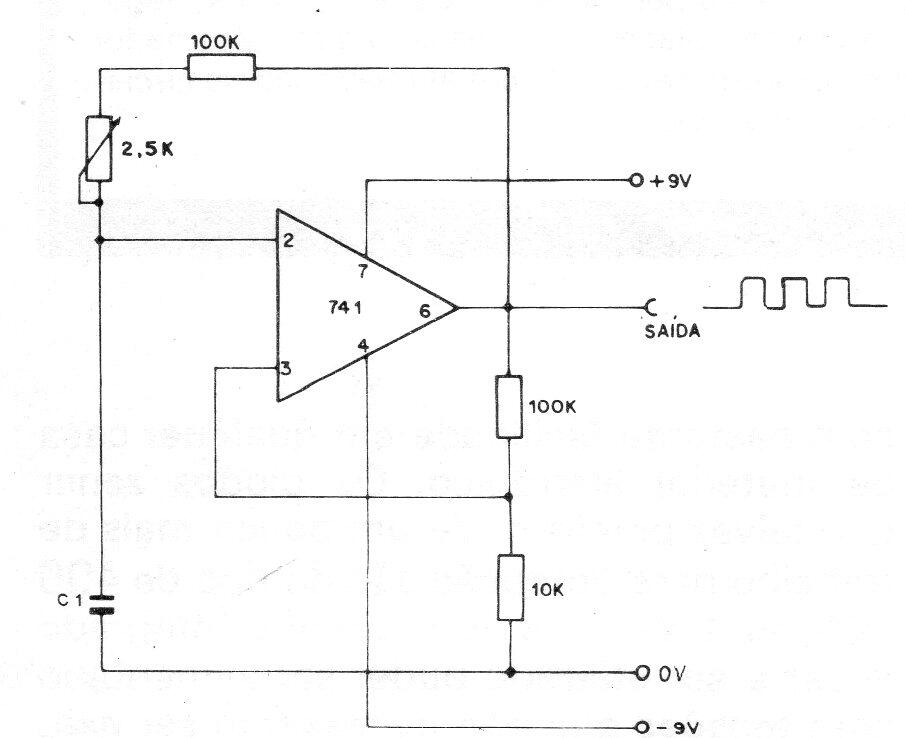

Astable con el 741 | Haga click en la imagen para ampliar |
