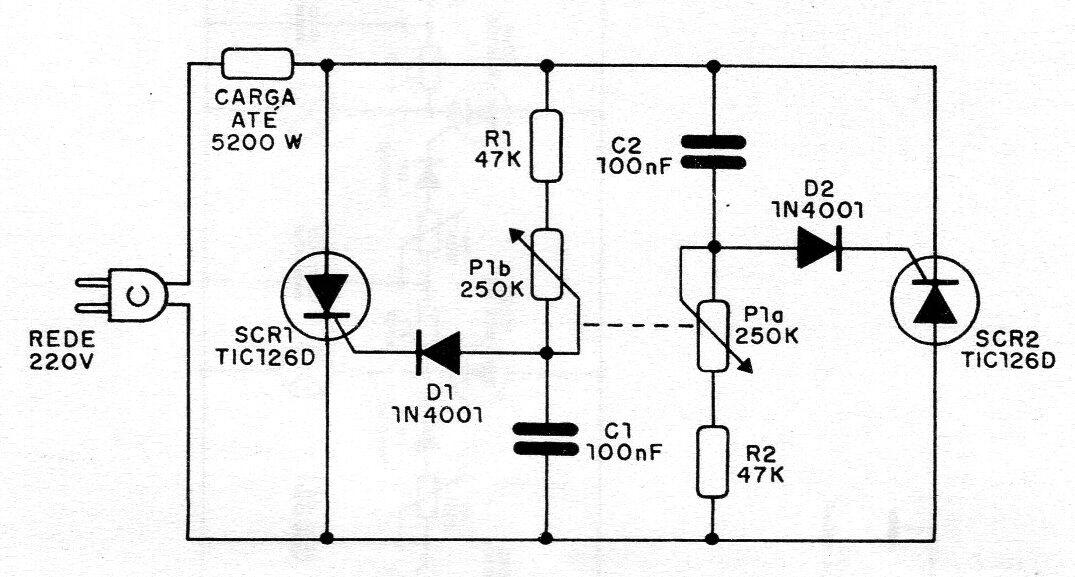

Esta configuración de dimmer tradicional pero de onda completa con SCR se encontró en una documentación de 1988. El circuito utiliza dos SCR TIC106 de 4 amperios, que deberían tener buenos disipadores térmicos. El circuito funciona en redes de 110 V y 220 V con cambios de capacitores para alcanzar el rango de potencia completo.
