El circuito que presentamos fue encontrado en una revista inglesa de 1973. Con el uso de componentes equivalentes su montaje es todavía posible. Podemos utilizar el TIC106 para el SCR, BC548 para TR1 y BC558 para TR2. El sensor doble, activa el SCR cuando el LDR está iluminado y cuando dos pantallas de metal que tienen un tejido entre ellas son mojadas. Así, el disparo ocurre tanto con los relámpagos como el agua; El relé es de 6 V, ya que existe una caída de tensión de 2 V en el SCR a ser considerada. Alimente el circuito por pilas o fuente dada la corriente de accionamiento del relé.

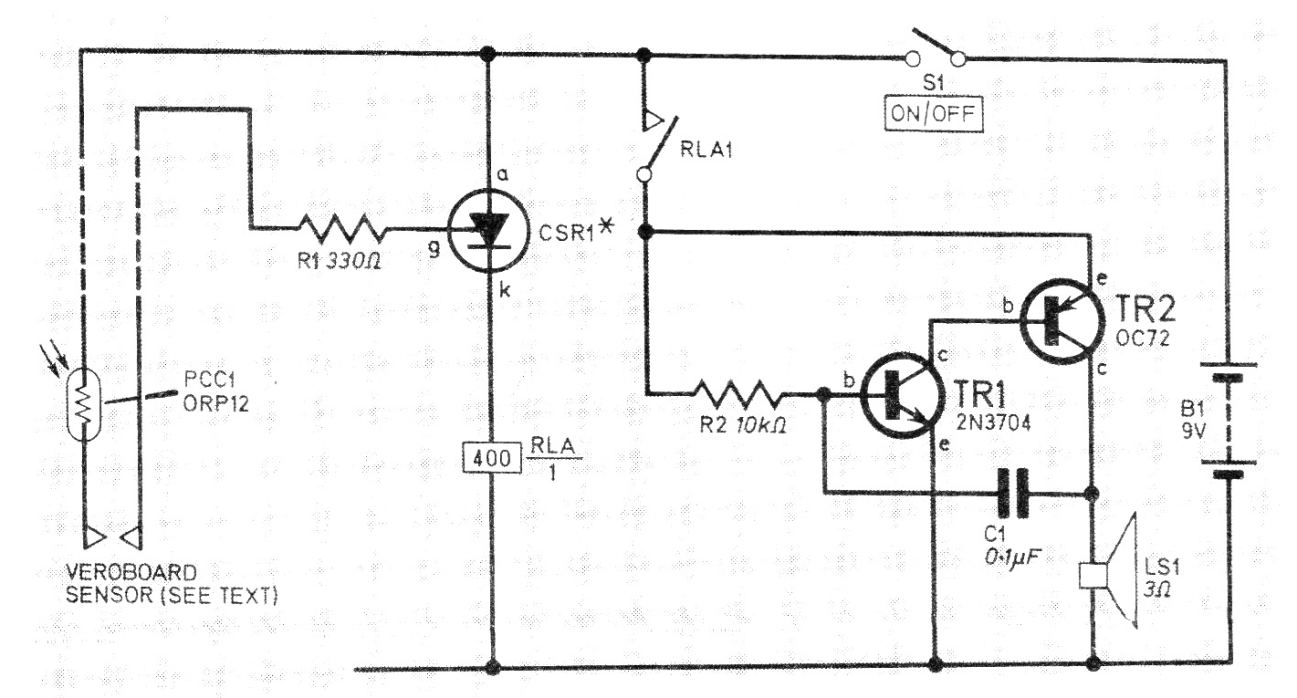

Alarma de lluvia | Haga click en la imagen para ampliar |
