Este circuito se obtuvo en la publicación 101 Electronics Projects de 1979. El circuito se puede montar fácilmente, ya que todos los componentes son comunes. El transistor puede ser el BC548 y el transformador es del tipo de salida encontrado en radios transistorizados antiguos. Cambie C2 para modificar la frecuencia del sonido o cambie R5 por un potenciómetro de 100k en serie con una resistencia de 4k7 .. La alimentación se puede hacer con tensiones de 3 a 9 V.

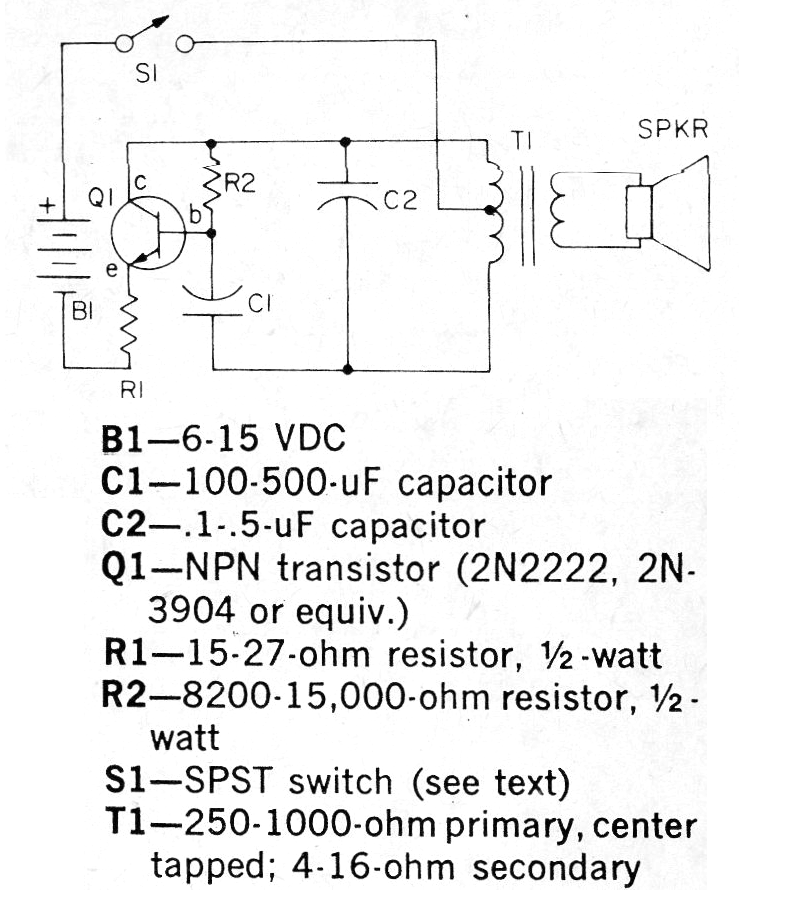

Oscilador Hartley de Audio | Haga click en la imagen para ampliar |
