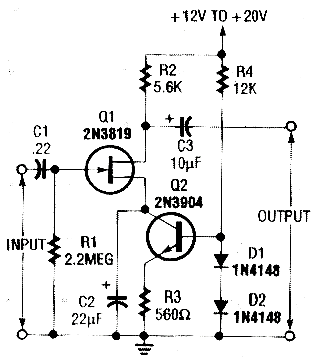

Este simple amplificador con JFET fue obtenido en una revista Electronics Now de abril de 1993. La revista ya no existe, pero el circuito es actual, ya que funciona con prácticamente cualquier FET de unión como el MPF102, BF245, etc. El circuito tiene un consumo muy bajo pudiendo ser alimentado por tensiones de 16 a 20 V. El transistor bipolar puede ser sustituido por el BC548. La salida es de media impedancia con una señal que puede excitar la mayoría de los amplificadores comunes. La entrada es de alta impedancia.
