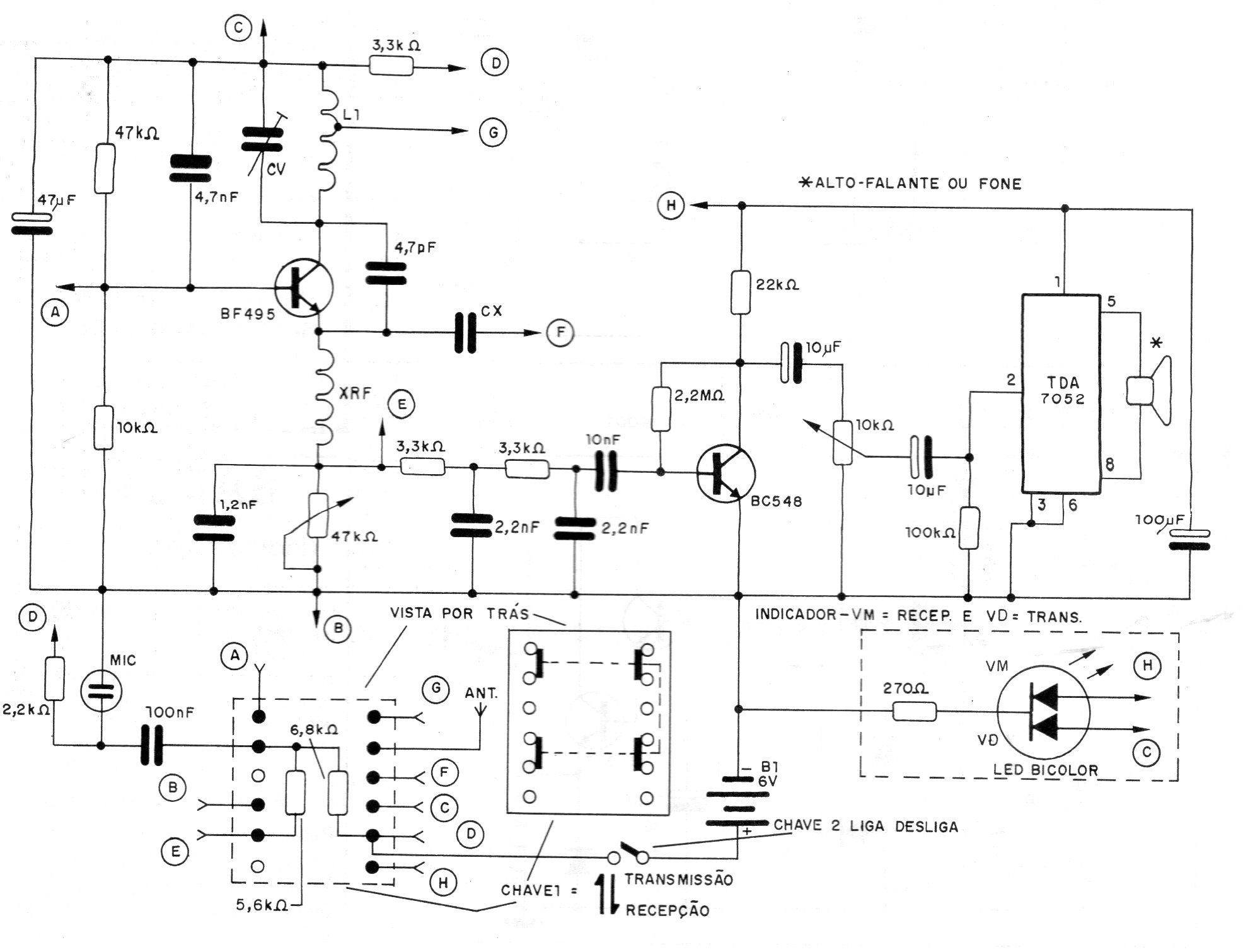

El alcance de este transceptor puede sobrepasar los 100 metros dependiendo de las condiciones del lugar de uso. L1 tiene 3 espiras de hilo rígido en forma de 1 cm. El trimmer es de 3-30 pF o 2-20 pF. XRF está formado por 50 espiras de hilo fino en un resistor de 100 k. Cx puede ser formado por dos pedazos de hilo de 3 con enlazados. El circuito se alimenta con una batería de 9 V.
| Haga click en la imagen para ampliar |
