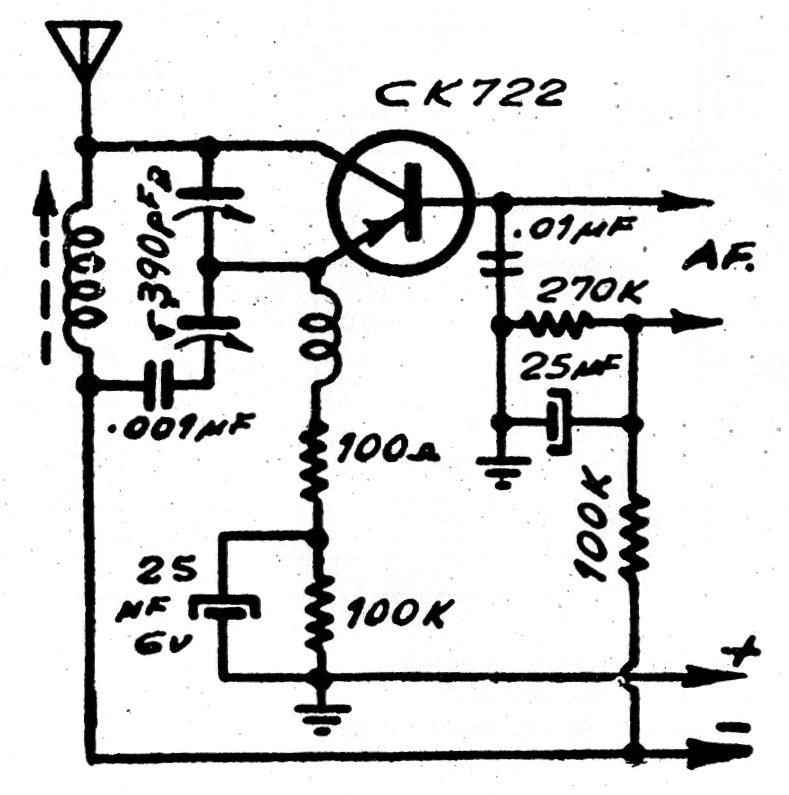

Obtenido en una publicación argentina de 1973, este circuito emite la señal de un pequeño tocadiscos a un receptor AM próximo. El circuito funciona con tensiones de 6 a 9 V y tiene un alcance de algunos metros. El transistor puede ser un actual como el BC558 y la bobina está formada por 80 a 100 espiras de hilo 28 en un pequeño bastón de ferrita. Los capacitores de 25 uF pueden ser de 220 uF, que es el valor actual estandarizado.
