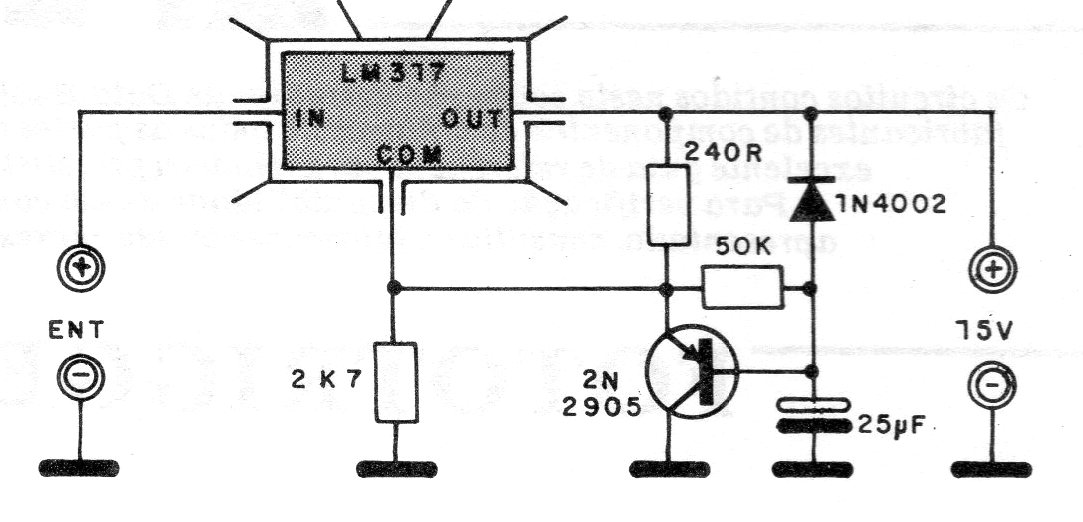

Este circuito hace que la tensión en la salida del regulador suba lentamente hasta el valor determinado por los resistores en el divisor, en el caso 15 V. El resistor de 2k7 puede ser alterado para obtener otra tensión máxima. La tasa de subida de la tensión es determinada por el condensador. La corriente máxima es de 1,5 V, pero se puede utilizar el LM350 a 3 A.
