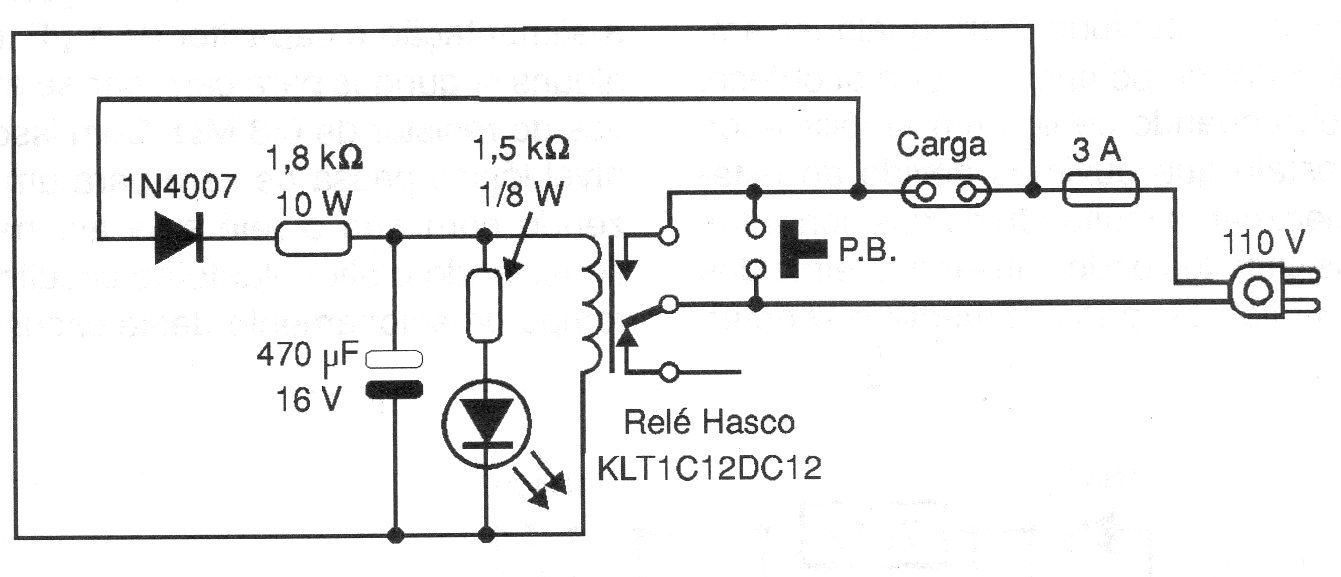

Este circuito, de una documentación de 1999, evita que el aparato alimentado reciba energía cuando vuelva después de un corte, lo que puede causar problemas si el aparato es sensible a los transitorios. El circuito utiliza un relé común que debe tener contactos de acuerdo con la corriente drenada por el aparato protegido. El rearme se hace presionando PB por un instante.
| Haga click en la imagen para ampliar |
