Describimos en este artículo un aparato que es el "inverso" de un mixer, permitiendo la separación de señales de una fuente para excitar diversos amplificadores. Se trata de un equipo de gran utilidad en conjuntos musicales o bien en sistemas de sonorización de ambientes, cuando se usan diversos amplificadores en paralelo para conseguir mayor potencia. El aparato es muy simple y de gran fidelidad.
Un multiacoplador puede describirse como un circuito "inverso" a un mixer.
En el mixer aplicamos diversas señales a las entradas y las obtenemos mezcladas en una única salida. En un multiacoplador tenemos una señal de entrada que es separada en diversas salidas para excitar amplificadores independientes.

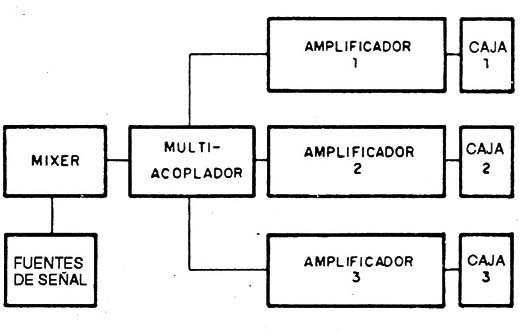

Es importante observar que no es muy ventajoso tener un único amplificador de potencia ultra elevada, si quisiéramos tener una gran potencia sonora; es mucho mas cómodo (y a veces más barato) tener un conjunto de amplificadores de menor potencia asociados en paralelo, como muestra la figura 1.
Además de la comodidad, os preciso también resaltar el factor seguridad, ya que si uno de los amplificadores tuviera problemas los otros seguirán funcionando y todo lo que ocurrirá será una pequeña reducción de potencia.
En el caso de un único amplificador, si el mismo tiene problemas, el sistema deja de funcionar por completo.
Observando la figura 1, notaremos que el multiacoplador es intercalado entre la fuente de señal (que puede ser la salida de un instrumento o de un mixer, que mezcla las señales de todos los instrumentos) y los amplificadores.
En nuestra versión tenemos tres El circuito usa transistores de efecto de campo y tiene un consumo de corriente muy bajo, lo que permite la utilización de batería en su alimentación. Está claro que, en un sistema mas elaborado, podemos retirar su alimentación de uno de los amplificadores que debe excitar.
La sensibilidad de entrada es del orden de 100 mV, y se obtiene una señal de más de 1 Vpp para la salida, lo que excita muy bien la mayoría de los amplificadores comunes.
El circuito
La serial de entrada pasa por un transistor de efecto de campo, montado en la configuración de fuente común (equivalente a emisor común). En esta configuración obtenemos una buena ganancia de tensión y una elevadísima impedancia de entrada. En este caso, la impedancia es dada básicamente por el ajuste de sensibilidad P1 (2M2).
La señal retirada del drenaje del transistor es llevada a los "difusores", que son otros transistores de efecto de campo, conectados en la configuración de drenaje común.
En esta configuración obtenemos también una elevadísima impedancia de entrada, que no carga el excitador Q1, y una impedancia baja de salida, del orden de 4k7. La serial tiene una excelente intensidad en la salida, pudiendo fácilmente excitar los amplificadores.
C5 desacopla el circuito de la fuente de alimentación, que puede tener tensiones entre 12 y 18 V. La corriente consumida será de apenas algunos miliampères salidas, pero nada impide que este número sea aumentado hasta 10 o más, sin problemas de perdidas.
Montaje

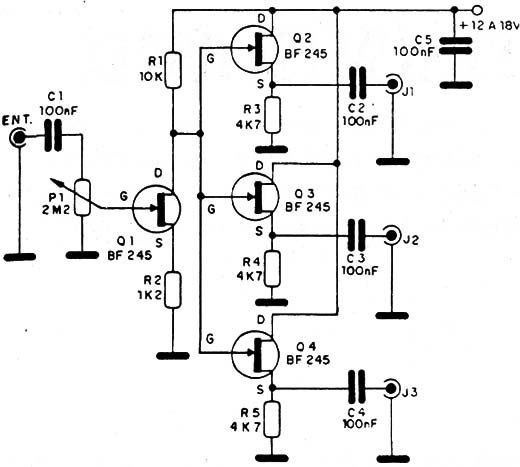

En la figura 2 damos el diagrama completo del aparato.

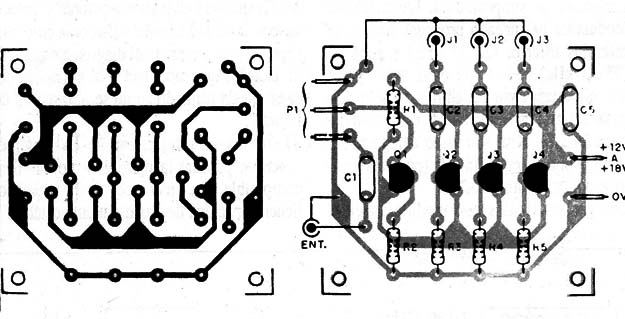

En la figura 3 tenemos nuestra su gerencia de placa de circuito impreso, bastante compacta, la que puede instalarse fácilmente en una cajita de plástico. la fuente, en este caso, pueden ser dos baterías de 9V en serie.
Como se trata de un montaje que opera con señales de audio de baja intensidad, deben tomarse precauciones para evitar la captación de zumbidos.
Esto significa la utilización de cables blindados en las entradas y salidas, con todas sus mallas conectadas a un punto común y al negativo dela alimentación.
Los transistores son del tipo BF245, fácilmente encontrados en nuestro mercado, pero también se pueden experimentar equivalentes como el MPF102.
Los resistores son de 1/8 6 l/4W con 5% o 10% de tolerancia y los capacitores pueden ser cerámicos o de poliéster. Sus valores no son críticos, y se pueden usar tipos de 120 incluso 150 nF, en caso que haya dificultades para encontrar los valores originales.
Los conectores de entrada y salida deben ser elegidos en función de los equipos que deben ser interconectados. Sugerimos el uso de conectores del tipo RCA, con la disponibilidad de cables con terminales equivalentes de un lado y enchufes de acuerdo con los equipos asociados del otro.
Prueba y uso
Para probar su aparato, basta conectar una de las salidas a la entrada de un amplificador, que debe estar a medio volumen. Aplicando una serial en la entrada del multiacoplador y girando P1, debe haber su reproducción en el amplificador, sin distorsión.
Experimente del mismo modo las otras salidas.
Para usar, ajuste la sensibilidad de modo de obtener excitación total de los amplificadores, pero sin distorsión de las señales. Haga el mismo ajuste en el volumen de cada amplificador.
Si hubiera algún tipo de ronquido, verifique los blindajes de los alambres de entrada y salida de las señales.
R1 10 k resistor (marrón, negro, naranja)
R2 1k2 resistor (marrón, rojo, rojo)
R3, R4 y R5 4k7 resistores (amarillo, violeta, rojo)
P1 2M2 potenciómetro lin ó log
Q1, Q2, Q3 y Q4 BF245 ó equivalente transistores de efecto de campo
C1 a C5 100 nF Capacitores cerámicos o de poliéster
Varios: Conectores de entrada y salida, caja para montaje, placa de circuito impresso, alambres blincados, perilla pra el potenciómetro, conectores para baterías o fuente, soldadura, etc.
Publicado originalmente en 1989
