Es un proyecto ideal para complementar el audio de su automóvil (con el amplificador que ofrecemos en este mismo cuaderno) y también para los equipos domésticos de sonido. Proponemos un divisor de frecuencias que separa los sonidos graves de los agudos, enviando/os a los altoparlantes respectivos, y que da una indicación visual decorativa de lo que ocurre, al encenderse dos conjuntos de LEDs.
La separación de graves y agudos en un sistema de audio es fundamental para obtener una reproducción perfecta, sin distorsiones y sin que se pierda potencia.
Eso ocurre porque los altoparlantes de agudos no deben recibir las señales de frecuencias bajas y medias; del mismo modo, los altoparlantes de los graves y medios no deben recibir los agudos. Si no se toman providencias para eso, además del esfuerzo que sufre el sistema con el peligro de que se quemen componentes y el amplificador y el mismo altoparlante de agudo ("tweeter"), se produce una considerable" pérdida de potencia.
Presentamos entonces un divisor de frecuencia que separa las señales para los sistemas de altoparlantes de su automóvil o del hogar, en la mejor forma.
Además de eso tenemos la indicación visual al encenderse los LEDs de dos colores (rojo y verde, por ejemplo). El efecto del encendido al ritmo de la música es muy decorativo. Para el automóvil, un conjunto de LEDs que guiñan de 4 formas diferentes, es muy interesante: tendremos un conjunto de LEDs verdes para los agudos del canal derecho y otro para el izquierdo, aparte hay un conjunto de LEDs rolos para el canal derecho y otro para el izquierdo.
Fácil de armar, el aparato puede funcionar con 12V de fuente o de la batería del vehículo. La tensión se usa sólo para alimentar los LEDs, que, además de no robar potencia al amplificador, tendrán mayor brillo.
EL CIRCUITO
La base del proyecto divisor está formada por un inductor y un capacitor. EI inductor determina la cantidad" de graves que pueden pasar para el altoparlante de medios y bajos. La cantidad de espiras determina el “corte“ o sea Ia frecuencia a la que se produce el bloqueo, que está alrededor de los 5.000 Hz. Por debajo de esa frecuencia pasan las señales, correspondientes a graves y medianos.
Por otra parte, el capacitor determina la "cantidad" de agudos que pasa el "tweeter" (o altoparlante de agudos). Las señales por arriba de 5.000 Hz pueden llegar entonces al altoparlante correspondiente donde se reproducen.
El circuito indicador de cada canal usa como base transistores comunes. Estos transistores amplifican una pequeña parte de la señal cuya intensidad está controlada por dos potenciómetros, según la potencia de su amplificador. Una parte muy pequeña, del orden del décimo centésimo de watts, es retirada del circuito para excitar el transistor de cada canal y así hacer que guiñen los LEDs correspondientes.
MONTAJE

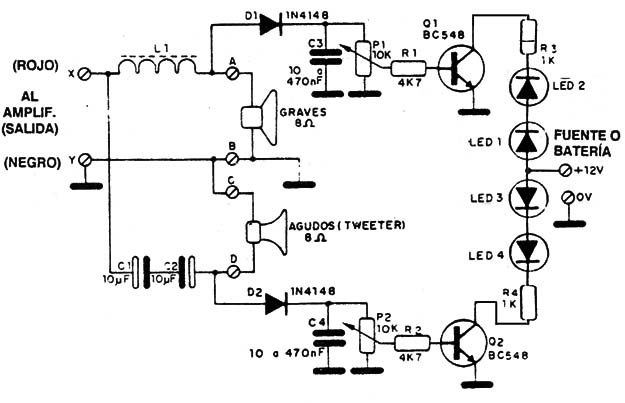

El diagrama completo del aparato, sin la fuente, se ve en la figura 1.

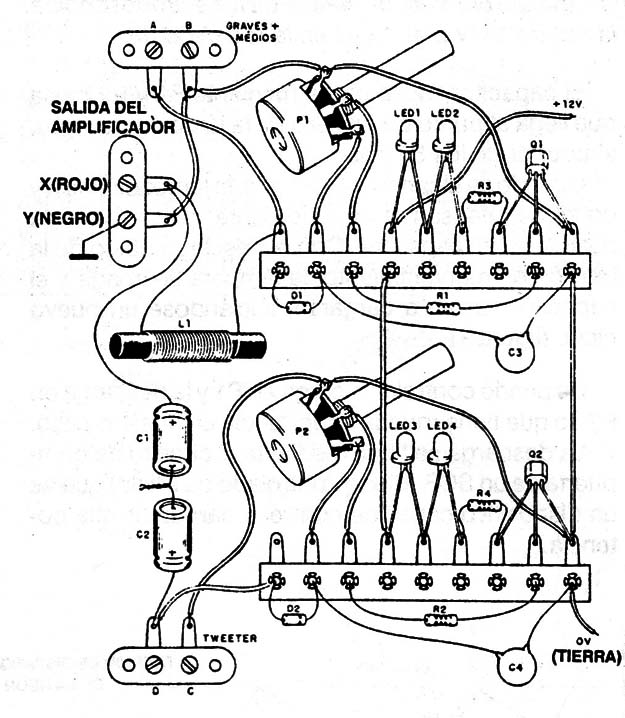

Puede hacerse el montaje en puente de terminales según muestra la figura 2.

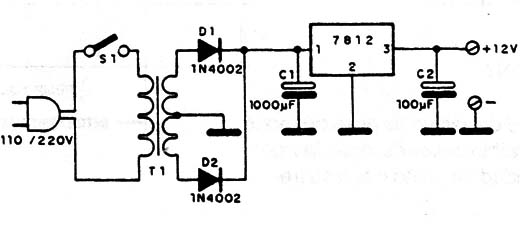

La fuente de alimentación para el caso de un equipamiento casero, se muestra en la figura 3.
El transformador es de 12 + 12V ó 15 + 15V, con corriente entre 100 y 500 mA. Los capacitores electrolíticos de la fuente son para 25V 0 más, y el integrado debe tener un disipador de calor. Si se usara el aparato en el auto, basta conectarlo en el punto +12V de la batería.
La bobina L1 se elige según la impedancia de los altoparlantes usados.
Para 8 Ω (en la versión básica) enrolle 200 vueltas de alambre barnizado 20 ó 22, en una varilla de ferrite de aproximadamente 1 cm. de diámetro y de 10 a 15 centímetros de longitud. No hay problema si se enrolla una espira sobre otra (bobinado en capas).
Para 4 Ω, enrolle 140 vueltas del mismo alambre en el mismo carrete. Esta bobina permite que se opere con sistemas hasta de 40 watts por canal. Para potencias mayores conviene usar alambres más gruesos.
EI capacitor C1 y C2 (despolarizado) debe tener una tensión de trabajo de por lo menos 35V. Para 8 Ω use dos de 10 µF y para 4 Ω use dos de 22 µF.

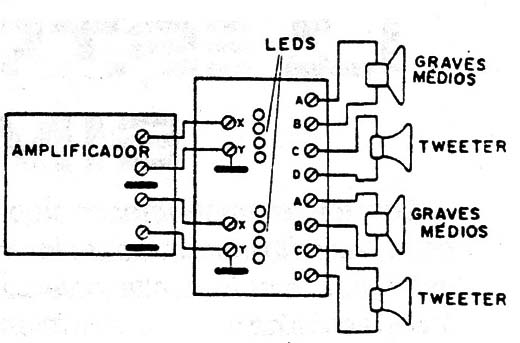

En la figura 4 sugerimos un montaje, con entrada y salida para el amplificador y altoparlantes.
El aparato se intercala entre el amplificador y los parlantes. El amplificador debe tener una potencia mayor que 2 watts para que el sistema funcione bien.
PRUEBA Y USO
Basta conectar el aparato como se muestra en la figura 4. Respete la necesidad de la toma a tierra en forma correcta para que no haya peligro de cortocircuito en el sistema.
Ponga el sonido a medio volumen y ajuste P1 y P2 para que los LEDs guiñen normalmente. Si desea mayor inercia, cambie los valores de C3 y C4.
Q1, Q2 - BC548 ó equivalente NPN de silício
D1, D2 - 1N4I48 ó equivalentes diodos de silício
LED1, LED2 - LEDs rojos comunes Led3, Led4 - leds verdes comunes
P1, P2 - potenciómetros de 10k
L1 - ver texto
C1, C2 - 10 µF x 35V- electrolíticos (ver texto)
C3, C4 - 10 a 470 nF - cerámicos ó poliéster (ver texto)
R1, R2 – 4k7 - resistores (amarillo, violeta, rojo)
R3, R4 – 1k - resistores (marrón, negro, rojo
Varios: caja para montaje, alambres barnizados, barra de ferrite, alambres, soporte para los LEDs, botones para los potenciómetros, etc.
Observación: podemos conectar hasta 4 LEDs en serie, reduciendo entonces R3 y R4 a 560 o 470 Ω.
