Este circuito, por su tiempo de montaje, costo y simplicidad puede ser considerado "instantánea". De hecho, si el lector necesita un simple mezclador para dos o más entradas, pero no quiere un diseño sofisticado la solución está en este circuito. Alimentado por pilas comunes que es lo suficientemente compacto para ser utilizado en cualquier lugar.
En una mesa de reuniones deseamos mezclar las señales de tres micrófonos para la grabación de lo que ocurre. Cómo hacer esto de manera simple e inmediata
Un mezclador es la respuesta, pero en este caso no necesitamos un mezclador sofisticado.
Basta un circuito que tenga una cierta ganancia para compensar la presencia de tres fuentes de señales que pueden cargar el circuito, y que sea bastante simple para funcionar con pilas.
La solución que presentamos puede ser considerada ideal para aplicaciones de menor compromiso, pero que ocurren con frecuencia.
Si el lector hace imágenes el uso de dos o más micrófonos puede ser interesante y este pequeño mezclador es una solución simple, funcional y económica.
CARACTERÍSTICAS
Tensión de alimentación: 3 a 6 V
Consumo: menor que 1 mA
Número de entradas: 2, 3 o más
Ganancia: 10 (aprox.)
COMO FUNCIONA
Las señales de tres entradas se aplican a los 3 potenciómetros que determinan su participación en la señal de salida mediante capacitores C1, C2 y C3 que aíslan el circuito de la corriente continua de polarización del transistor.
Las tres señales mezcladas se extraen de los cursores de los potenciómetros y se aplican a la base del transistor que los amplifica.
La señal amplificada aparece en el colector donde es llevado vía C4 al circuito externo que puede ser la entrada del amplificador final, de un grabador, de una cámara de vídeo o aún un transmisor experimental
C4 aísla el circuito externo de la corriente continua de polarización del transistor. C5 desacopla la fuente de alimentación.
MONTAJE

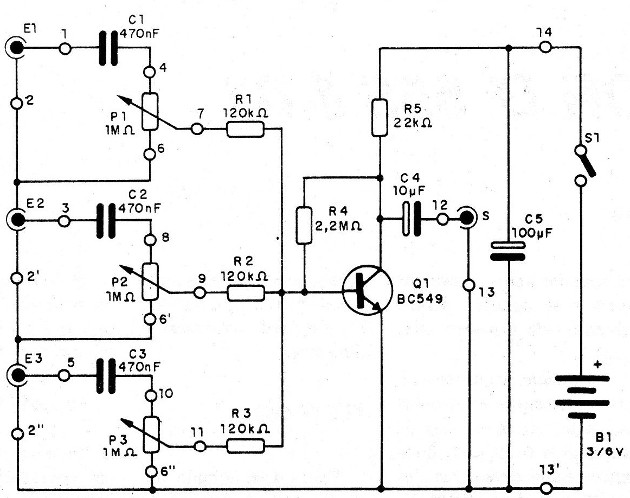

En la figura 1 tenemos el diagrama completo del mezclador.

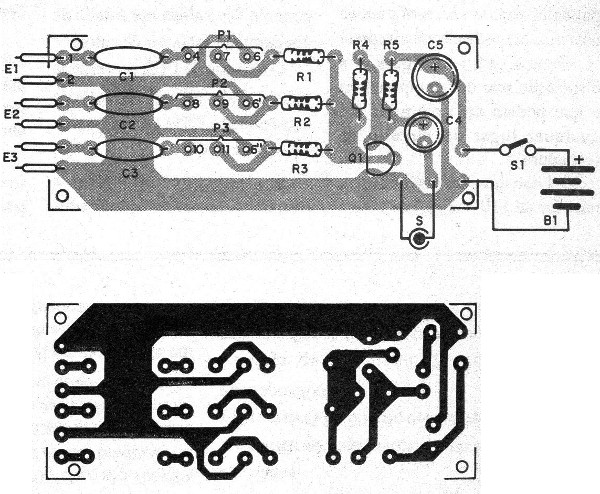

El montaje en una pequeña placa de circuito impreso se muestra en la figura 2.
Las conexiones entre los jack de entrada y salida deben ser cortas y con cables blindados para que no se produzcan capturas de zumbidos.
Se pueden utilizar jack RCA en las entradas y en la salida.
Los resistores son todos de 1/8 W y los potenciómetros tanto pueden ser rotativos como deslizantes.
Los capacitores son de poliéster o cerámicos excepto C4 y C5 que son electrolíticos a partir de 6 V.
Como el consumo de corriente es muy bajo, las pilas comunes tendrán gran durabilidad alimentando el circuito.
PRUEBA Y USO
Conecte la salida del mezclador a la entrada de un amplificador (utilice dos unidades para una versión estéreo).
En la entrada conecte fuentes diversas de señales como sintonizador, toca-disco, micrófonos, etc. y
Ajuste los potenciómetros P1, P2 y P3 de acuerdo con la entrada de señal que desea que se reproduzca en el amplificador de salida, busque el nivel máximo, sin distorsión.
El volumen final se ajusta en el propio amplificador.
Semiconductores:
Q1 - BC549 - transistores NPN de bajo ruido
Resistores: (1/8 W, 5%)
R1, R2 y R3 - 120 K ohms
R4 - 2,2 M ohms
R5 - 22 k ohms
P1, P2 y P3 - 1 M ohms - potenciómetros lineales
Capacitores: (electrolíticos para 6 V o más)
C1, C2 y C3 - 470 nF - poliéster
C4 - 10 uF - electrolítico
C5 - 100 uF - electrolítico
Varios:
S1 - Interruptor simple
B1 - 3 o 6 V - 2 o 4 pilas pequeñas
Placa de circuito impreso, jack de entrada y de salida, soporte para pilas, caja para montaje, botones para los potenciómetros, cables blindados, hilos, soldadura, etc.
