Ricoh ofrece una serie de reguladores de tensión de 60 V x 100 mA, de bajo consumo especialmente diseñados para uso automotriz. En este artículo, basados en la documentación del fabricante se trata de este componente y de su uso.
Este artículo se basa en la documentación del fabricante a la que se puede acceder en: https://br.mouser.com/datasheet/2/792/r1561-ec-1323211.pdf . Para la compra por Mouser Electronics, visite: https://br.mouser.com/search/refine.aspx?Ntk=P_MarCom&Ntt=162690875

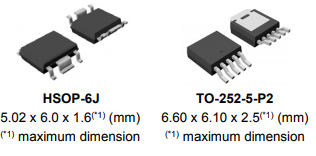

Los componentes de esta serie están disponibles en dos tipos de envoltorios que se muestran en la figura 1.
Los componentes de esta serie pueden operar con tensiones de entrada de 5,5 V a 60 V y la corriente de salida es 100 mA con 5 V. Las salidas pueden fijarse en tensiones de 1,8 V a 6,0 V y la precisión es del 0,8%.

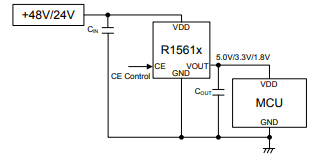

En la figura 2 tenemos un circuito típico de aplicación para este componente.
La caída de tensión típica en la operación es de 1,3 V y existe una característica de protección contra sobrecorriente y shutdown térmico.
Las aplicaciones incluyen inversores EV y control de cargas.
En el datasheet se encuentran tablas que detallan todas las características de los componentes de la familia, además de curvas de rendimiento y circuitos de aplicación.
Aplicación

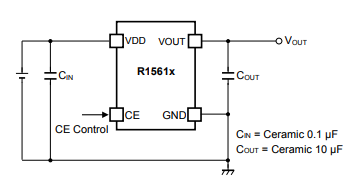

En la figura 3 tenemos el circuito típico de aplicación con los valores de los condensadores de entrada y salida recomendados.
