Una radio de buena sensibilidad, sin ajustes y muy fácil de montar es el proyecto que completa esta serie. Con 4 transistores, esta radio tiene una potencia de audio considerable y puede ser accionado tanto por pilas comunes como por su red de energía a través de un convertidor que daremos el esquema.








    La radio que llevamos a los lectores es del tipo de amplificación directa. La radio de rayos tiene una etapa detectora simple que extrae la señal de audio de las olas captadas y lo lleva directamente a un amplificador de alta ganancia.

   Este amplificador es de 4 transistores con salida en simetría complementaria permitiendo con ello tener una alta calidad de sonido.

   La sensibilidad de esta radio permite la audición de las estaciones de onda medias locales con sólo un pedazo de cable de 2 o 3 metros utilizado como antena, y de las estaciones más débiles con una antena externa o mayor.

   Montado en una caja de madera o plástico, la radio puede adquirir una apariencia que recuerda mucho a la de un modelo comercial, dependiendo de la habilidad de cada uno en la elección del material de acabado.



Como funciona

   La señal captada por la antena pasa por el circuito de sintonía formado por un capacitor variable y una bobina.

   En este circuito, las señales de las estaciones que no queremos oír son refugiadas, mientras que la señal deseada pasa al siguiente paso. Este circuito hace la selección de las estaciones, debiendo entonces ser montado con cuidado para que toda la venda sea cubierta. Esta cobertura es dada por las características de la bobina que será enrollada por el propio montador.

   Del circuito de sintonía. la señal de la estación que deseamos oír pasa al detector. Este detector no es más que un diodo de germanio del tipo 1N34 o 1N60 que rectifica la alta frecuencia de esta señal para extraer el envoltorio que es la señal de audio que modula la onda de la estación.

   A partir del diodo ya tenemos una señal de audio, de baja frecuencia y que por lo tanto corresponde a un sonido. Esta señal es muy débil para poder aplicarse a un altavoz, precisando una buena amplificación que se hará en los siguientes pasos.

   Comenzamos por el primer paso de amplificación de audio que tiene el transistor Q1 por el corazón. Este transistor amplifica la señal de audio un cierto número de veces (aproximadamente 200 veces) ya adquiriendo una buena intensidad.

   La salida de este transistor tiene un elemento importante de la radio que es su control de volumen, representado por P1.

   Este potenciómetro hace la retirada dosificada de la señal del paso anterior, según la posición de su cursor. Si el cursor está más cerca del colector de Q1, la cantidad de señal que pasa es total. Si está en la posición media, pasa aproximadamente la mitad de la señal, y finalmente si está cerca del lado positivo de la alimentación nada pasa y el volumen será nulo.

   Del cursor del potenciómetro la señal va a la entrada del segundo paso de amplificación que tiene en el transistor Q2 su elemento central.

   Una vez más la señal es amplificada, aumentando de intensidad, pero aún de modo insuficiente para excitar el altavoz.

   Más dos transistores forman el circuito final de amplificación. Estos dos transistores son complementarios, esto es, un NPN y un PNP, cada uno ampliando la mitad de los semiciclos de la señal, dividiendo así el servicio.

   Estos transistores ya permiten obtener un buen volumen de sonido en caso de que el altavoz se conecte directamente a su salida.

   Para que todas las etapas de la radio funcionen es necesario un suministro externo de energía que es proporcionado por 4 pilas pequeñas, o si el lector prefiere una fuente, esta fuente debe tener una tensión de 6 V y ser capaz de dar una corriente de por lo menos 100 mA.



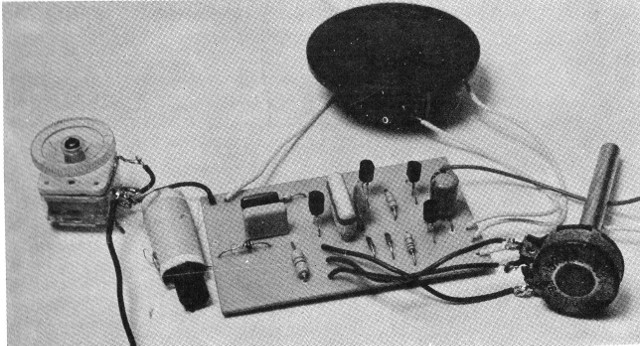

Montaje

   Las soldaduras bien hechas y las conexiones cortas son importantes para el montaje de esta radio resultar satisfactoria. Conexiones largas provocan oscilaciones, inestabilidades y realimentaciones que perjudican el funcionamiento de la radio.

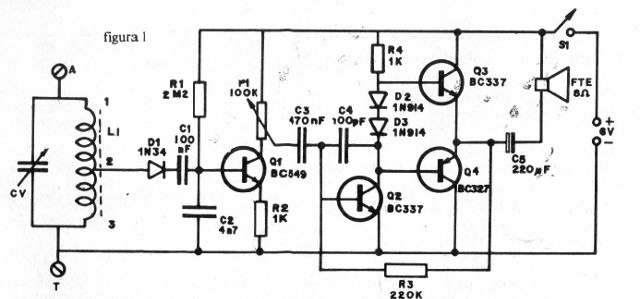

   En la figura 1 se da el circuito de la radio donde los componentes están representados por símbolos teniendo al lado las principales indicaciones para su identificación.

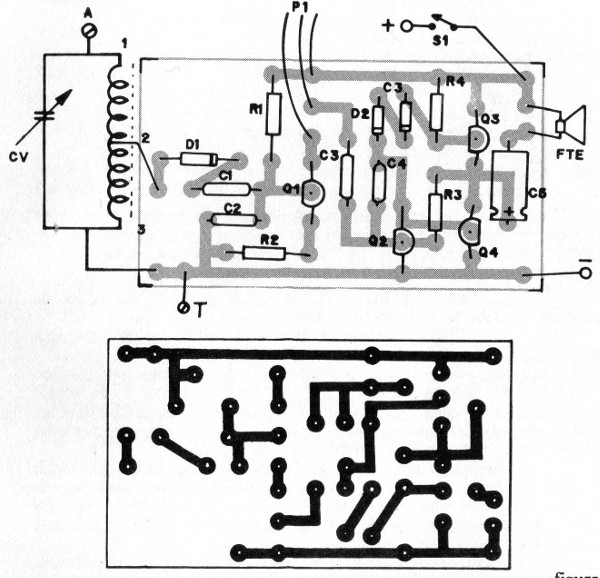

   La placa de circuito impreso junto con las conexiones de los componentes que quedan fuera se da en la figura 2.










   Los componentes que quedan fuera de la placa son la bobina, el capacitor variable donde se realiza la sintonía, el potenciómetro de volumen, el Interruptor general, el altavoz y la batería.

   La colocación de los componentes en la placa y la conexión de los externos no trae problemas al lector, pero algunas observaciones necesitan ser hechas en relación a su obtención para mayor garantía de éxito.

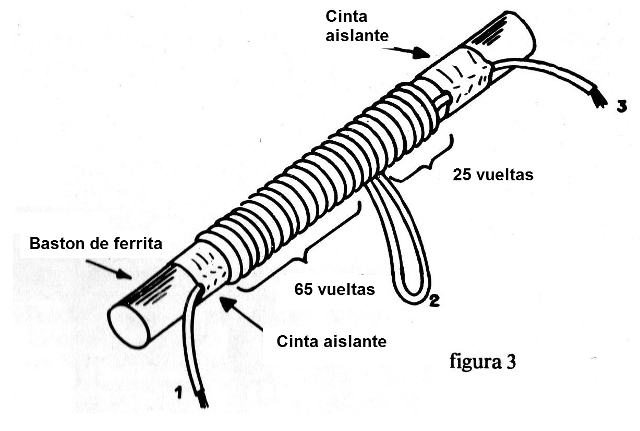

   Comenzamos por la bobina L1 que debe ser fabricada por el propio montador conforme está ilustrado en la figura 3.










    En un bastón de ferrita cilíndrica (que puede ser comprado en casas especializadas en artículos electrónicos) enrollamos primero 65 vueltas de hilo esmaltado 28 o 28, y hacemos un "lazo" que corresponde al terminal 2.

   Luego enrollamos 25 vueltas de hilo y terminamos la bobina.

Podemos fijar las puntas de los hilos con la ayuda de un poco de esmalte o aún usar cinta aislante común.

   Raspando después las puntas de los hilos en los lugares de conexión con una lámina de afeitar, estaremos con la bobina lista para ser usada.

    El capacitor variable recomendado es del tipo miniatura de plástico encontrado en los radios portátiles comunes. Esta variable es de mayor capacitancia que los sados en FM que son diferentes. El montador debe tener cuidado, exigiendo un tipo para AM, pues los de FM que tienen menos placas no dar cobertura a todas las estaciones si se usa en la radio.

   El tipo de altavoz que se va a utilizar no importa, siempre que tenga una impedancia de 4 ó 8 ohms. Recomendamos que el altavoz sea de al menos 4 pulgadas para garantizar una buena calidad de sonido. Los altavoces de imanes pesados también proporcionan una mejor calidad de sonido e incluso más rendimiento con aumento del volumen.

   Las pilas necesitan soporte especial. Este soporte de 4 pilas tiene varios formatos. La elección queda a cargo del montador.

   El potenciómetro de control de volumen es común, teniendo el interruptor general conjugado (como todos los controles de volumen de radios). El valor de 10 k de este potenciómetro es muy importante, si el montador pretende aprovecharlo de algún aparato en uso.

   Los valores más altos causarán una fuerte distorsión de la señal y la radio no funcionará perfectamente o incluso no emitirá nada.

   La fijación de los componentes se verá posteriormente.

   Los resistores y capacitores son componentes de valores comunes. Para los resistores se pueden utilizar los de 1/8 o ¼ W y los capacitores son los cerámicos disco.

   En la soldadura de los transistores tenga el máximo cuidado con su posición.

   En los dibujos de qué modo se coloca su parte aplanada.

   También tome mucho cuidado con los tipos de transistores. Ellos son iguales en la apariencia, pero no deben ser cambiados. Consulte la identificación de su tipo antes de hacer su soldadura.

   Los diodos también son de dos tipos diferentes y tienen polaridad correcta para conexión. Vea la pista que identifica el terminal de cátodo y colóquelos según el modo indicado en el dibujo de la placa. Si hay inversión, la radio no funcionará.

   Para el potenciómetro P1 es necesario tener cuidado con la posición de los hilos de conexión. Si los hilos extremos se invierte el control de volumen puede funcionar al revés, aumentando el volumen cuando debería disminuir y viceversa. En este caso es sólo desinvertirlos.

   Finalmente tenemos la posición del soporte de las pilas cuyos hilos deben tener su polaridad obedecida. Normalmente, el hilo del polo positivo es de coloración roja y el del polo negativo de coloración negra.

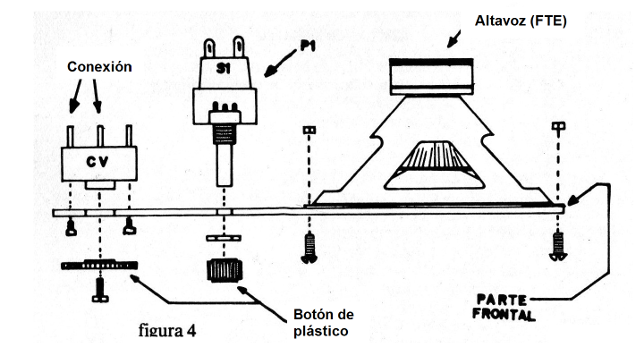

   En la figura 4 tenemos la sugerencia de fijación de los componentes principales en la parte frontal de la caja.










   Se utilizan tornillos apropiados. Vea bien que en el capacitor variable sólo 2 terminales se utilizan en la conexión.

   La bobina será fijada en la parte trasera, por el lado de dentro de la caja, con la ayuda de abrazaderas hechas con elásticos o pedazos de hilos comunes.

   Para la fijación de la placa de circuito impreso existen muchas alternativas siendo la más común a la que hace uso de separadores de tubos plásticos y tornillos con tuercas de 1/8 ".

   Para la conexión de la antena y la tierra, un par de terminales debe fijarse en la parte posterior de la caja.



Puesta en funcionamiento

   Terminando de montar su radio, el lector debe comprobar todas las conexiones, y luego conectar una antena y tierra para la prueba.

   Si en su localidad hay estación fuerte, como antena basta usar un pedazo de hilo de 2 a 3 metros. La conexión a tierra es muy importante, pudiendo ser hecha en un objeto grande de metal cualquiera, en un grifo o caño de agua de metal, o en el polo neutro de la toma de fuerza.

   Conecte la radio y vea si el sonido sale claro, sintonizando alguna estación en Cv.

   Si el sonido es débil, aumente la antena y compruebe la conexión a tierra.

   Si sólo oye ronco en el altavoz, compruebe las conexiones de la bobina que pueden estar mal hechas. Rasca de nuevo los cables.

   Si hay distorsión en el sonido de la radio, compruebe que los diodos D2 y D3 están conectados correctamente y también cambia el valor de R1 que se puede reducir a 1M5.

   Otro componente que cambia el rendimiento de la radio mejorando la calidad de sonido en caso de problemas de ganancia de los transistores de salida y de Q2 es la resistencia R3. Este resistor se puede aumentar experimentalmente hasta 470 k o disminuido hasta 120 k.

   Después de comprobar el funcionamiento es sólo hacer la instalación definitiva, con o sin antena externa, según su caso.



Q1 - BC549 - transistores NPN de bajo ruido y alta ganancia o BC239

Q2, Q3 - BC337 - transistores NPN de media potencia

Q4 - BC327 - transistores PNP de media potencia

D1 - 1N34 - diodo de germanio

D2, D3 - 1N914 - diodos de silicio

P1 - 100 k con llave - potenciómetro

L1 - bobina de antena (vea el texto)

C1 - 100 nF - capacitor de cerámica

C2 - 4n7 - capacitor de cerámica

C3 - 470 nF - capacitor cerámico

C4 - 100 pF - capacitor de cerámica

C5 - 220 uF x 12V – capacitor electrolítico

C5 - 220 uF x 12V - capacitor electrolítico

Cv - capacitor variável

R1 - 2M2 - resistor

R2 – 1 k - resistor

R3 – 220 k - resistor

R4 – 1 k - resistor

FTE - alto-falante de 4 ou 7 ohms

Diversos: 4 pilhas ou fonte, terminal antena/ terra, placa de circuito impresso, caixa, etc.
