Un resistor de valor secreto es el responsable del código de accionamiento de este circuito. Si la entrada de código se abre o se pone en corto nada sucede y hasta una alarma se puede activar. El lector puede utilizar este circuito como cerradura electrónica codificada o para hacer el accionamiento secreto de electrodomésticos o aparatos electrónicos.
Los lectores ciertamente ya conocen los sistemas de cerradura secreta que usan teclas que deben ser activadas en cierta secuencia para liberar una cerradura o accionar un relé.
Tal vez lo que muchos no sepan es que configuraciones de accionamiento secreto pueden ser realizadas de otras maneras y la que sugerimos aquí es bastante interesante.
Tenemos entonces un jack del tipo P2 que debe recibir la clave que nada más es que un enchufe del mismo tipo que tiene un resistor conectado.
El valor de esta resistencia es que permite el accionamiento del sistema, pues el circuito está programado para reconocerlo.
Los resistores de otros valores, o el intento de poner en corto el enchufe no causan ningún efecto sobre el circuito.

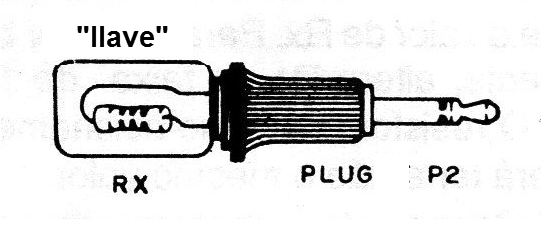

La ventaja del sistema es que varias personas pueden tener sus enchufes con resistencias programadas y así tener acceso al sistema, como muestra la figura 1.
El circuito es alimentado por una tensión de 12V que puede venir de pilas o fuente, lo que permite su uso tanto en el coche como en el hogar.
El relé puede accionar cargas de 2 A pero cambios de tipo permiten que las cargas mayores sean controladas.
COMO FUNCIONA
La base del circuito es un 'discriminador de ventana' con dos circuitos integrados 741.

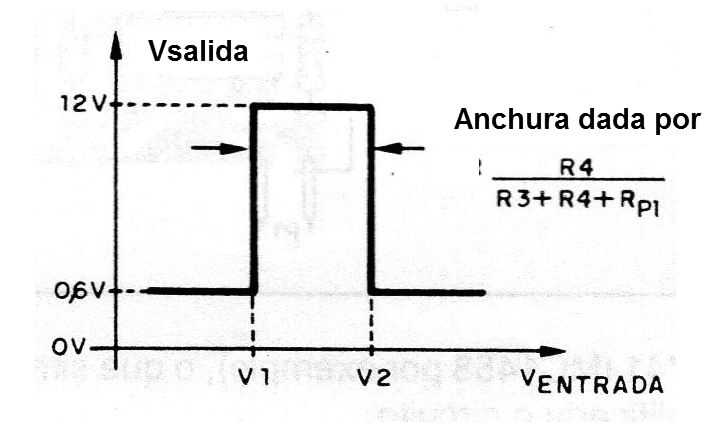

Este circuito se caracteriza por comparar tensiones y solamente proporcionar una salida si la tensión de entrada está dentro de una pista predeterminada, como muestra la figura 2.
Las tensiones de accionamiento son determinadas por los resistores R2 y R3 además del ajuste de P1.
P1 permite desplazar el rango de tensiones de accionamiento y, por lo tanto, el valor de la resistencia a utilizar como llave, mientras que R4 determina la anchura de la banda o sea, la precisión con que el sistema reconoce el valor del resistor usado como 'llave' .
La entrada del discriminador se conecta a un gato ya la R1. Sin llave introducida (PX), el resistor R1 mantiene la tensión cercana al valor de la alimentación y por lo tanto en un rango en el que no ocurre accionamiento.
Con la introducción de Px (Llave) tenemos dos posibilidades de comportamiento para el circuito.
Si la resistencia Rx, está por encima del valor previsto, el circuito no la reconocerá y la saldrá del nivel bajo, para uno de los integrados, impidiendo así el accionamiento del relé.
Con la resistencia por debajo del valor previsto, es el otro integrado que se mantiene con su salida en el nivel bajo impidiendo el accionamiento del relé.
Si la resistencia Rx, está en el rango programa, los dos integrados tendrán sus salidas llevadas al nivel alto y con ello prevalece la acción de R5 en la polarización de la base de Q1 en el sentido de activar el relé.
Como carga para el relé podemos utilizar diversos dispositivos.
Una posibilidad interesante es colocar al lado de la llave (Rx) un interruptor de presión conectado a los puntos X e Y del circuito.

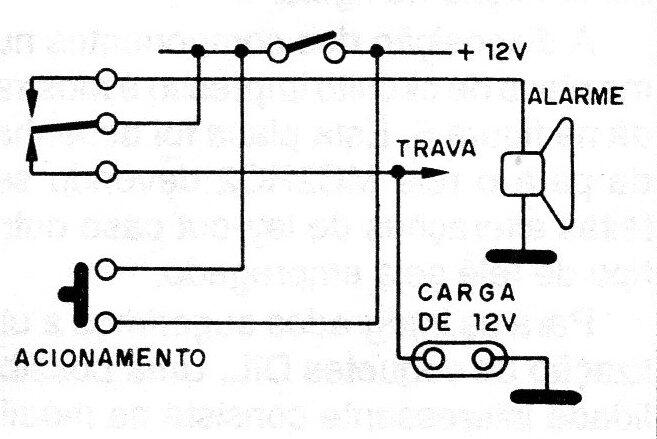

Los contactos NF del relé se utilizarían para activar una alarma, como se muestra en la figura 3.
Si se introduce la clave incorrecta y se pulsa S1, la alarma suena.
Si la llave es correcta, al presionar S1 el aparato se enciende y se bloquea.
En la condición de espera, el circuito presenta un consumo de corriente bastante bajo, lo que permite el uso de pilas incluso en régimen de funcionamiento prolongado.

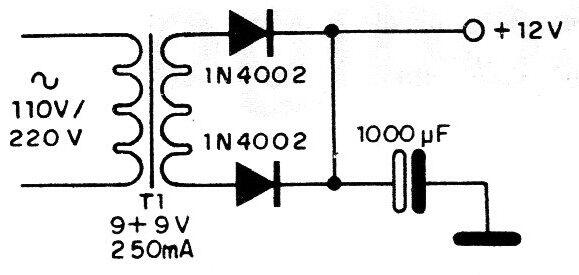

Sin embargo, para aplicaciones domésticas lo ideal es contar con una fuente de alimentación como la mostrada en la figura 4.
MONTAJE

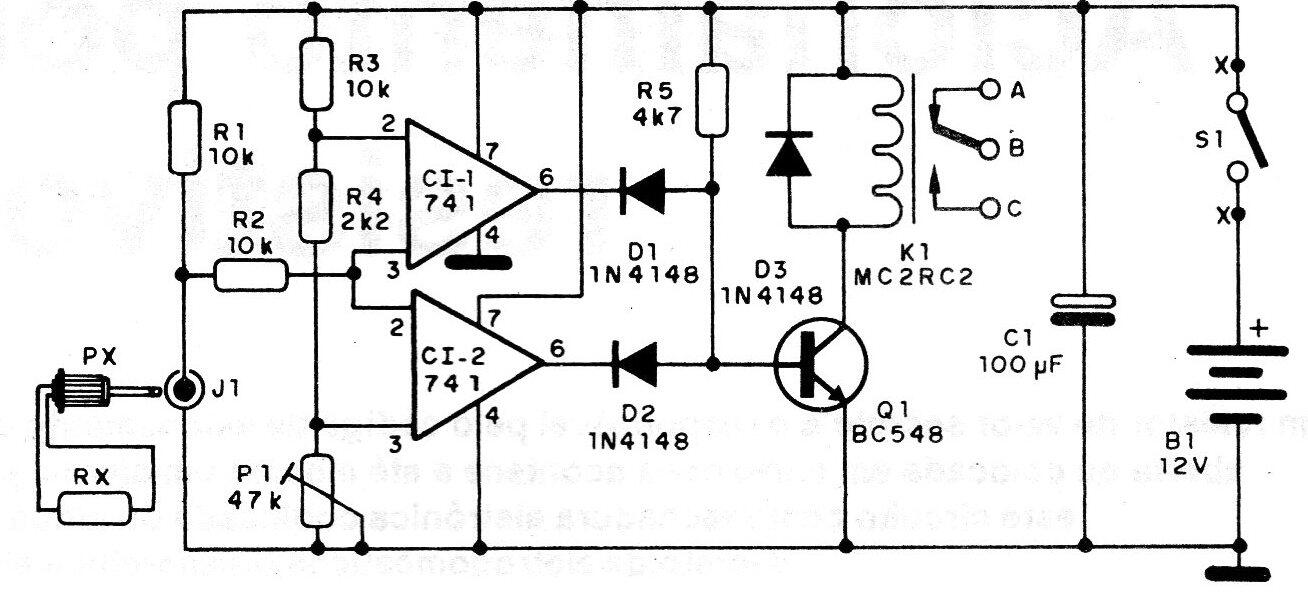

Comenzamos por dar el diagrama completo del aparato, sin la fuente de alimentación en la figura 5.

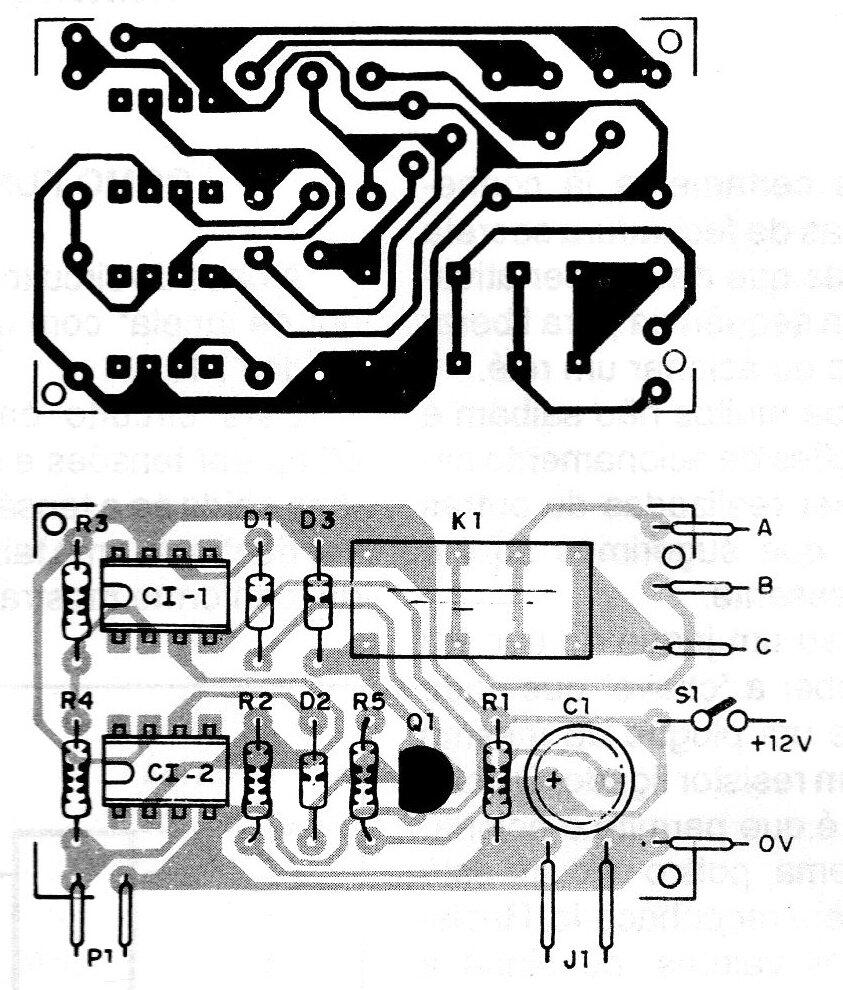

La disposición de los componentes en una placa de circuito impreso se muestra en la figura 6.
Esta placa fue diseñada para relé con base DIL debiendo ser efectuados cambios de layout si otro empleado se relaciona.
Para los integrados sugerimos el uso de sockets DIL. Una posibilidad interesante consiste en la modificación del proyecto para usar un doble 741 (MC1458, por ejemplo), lo que simplificará el circuito.
Los diodos son todos de uso general de silicio admitiendo equivalentes como el 1N914 e incluso los 1N4002. Los resistores son de 1/8 W con tolerancia de hasta 20% y el capacitor electrolítico C1 es de 16 V o 25 V de tensión de trabajo.
P1 es un trimpot que será montado en la placa de circuito impreso y sirve de ajuste para el punto de disparo del relé con la resistencia elegida como llave.

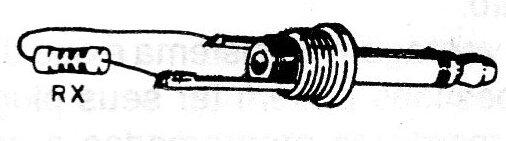

El transistor Q1 también admite equivalente, pudiendo ser usados ??los 80237, BC238 o BC547. Px es un enchufe, P2 y el resistor usado como llave es de 1/8 W siendo montado como muestra la figura 7.
PRUEBA Y USO
Para probar el aparato, encaje la resistencia Rx (en nuestro proyecto sugerimos usar valores entre 8k2 y 12k en el jack J1 y encienda el aparato.
Ajuste entonces P1 para obtener el accionamiento del relé. Si tiene dificultades, cambie el valor de Rx. Para un valor muy diferente, cambie R1 en el rango de 1k a 22k. El resistor utilizado en el accionamiento puede tener el mismo valor.
Hecho el ajuste y comprobado el funcionamiento es sólo hacer la instalación definitiva.
El aparato puede quedar lejos del lugar de instalación de J1, y el cable de conexión puede ser común, sin blindaje. Un LED se puede añadir en serie con una resistencia de 1k para indicar que el circuito está siendo alimentado.
Cl-1 y Cl-2 - 741 - amplificadores operacionales - integrados
Q1 - BC548 o equivalente - transistores NPN de uso general
D1, D2 y D3 - 1N4148 o equivalentes - diodos de silicio de uso general
S1 - Interruptor simple
B1 - 12 V - fuente, pilas o batería
Px - Enchufe - P2
J 1 - Jaque P2
Rx - resistor - ver texto
R1, R2 y R3 - 10 k - resistores (marrón, negro, naranja)
R4 - 2k2 - resistor (rojo, rojo, rojo)
R5 - 4k7 - resistor (amarillo, violeta, rojo)
C1 - 100 uF x 16V - capacitor electrolítico
P1 - 47k - trimpot
Varios: placa de circuito impreso, soporte para integrados (DlL) soporte para el relé (DlL), hilos, conector para la carga, caja para el montaje, hilos, soldadura, etc.
