Existen varios circuitos integrados que proporcionan la indicación por melo de barra de LEDs que se utilizan en equipos de sonido comerciales e incluso otros tipos de aparatos y por eso se pueden encontrar en el mercado de reposición con relativa facilidad. Una serie importante de estos integrados es la formada por los LB1403,1413,1423 y 1433 de Sanyo. En este artículo, proporcionamos las características técnicas de estos Integrados con una aplicación que puede servir de base para un VU de LEDs ultra-simples.
Los indicadores de nivel de sonido (VU meters) con barra de LED, o incluso indicadores de sintonía o tensión con barra de LED, son comunes en diversas aplicaciones, tales como: aparatos de sonido comerciales, vehículos, fuentes de alimentación, etc.
Para elaborar proyectos de estos indicadores encontramos diversos integrados comerciales, algunos muy populares y otros de costos elevados.
Una serie de integrados interesante, presentamos en este artículo y que consiste en 4 tipos de Sanyo que diferencian por la sensibilidad de entrada, los niveles en que ocurren las conmutaciones por los comparadores y la corriente constante que circula por los LEDs indicadores.
Con base en la información proporcionada en este artículo y por la propia disponibilidad del integrado, el lector estará en condiciones de elegir su versión que tiene un diagrama en el transcurso del propio artículo.
Lo importante de los integrados de esta serie es que necesitamos sólo 4 componentes externos, para tener un bargraph sensible a señales de audio o tensiones, capaz de excitar 5 LEDs que pueden ser alimentados con sólo 6 voltios.
Entre los destaques que el fabricante presenta para estos integrados tenemos:
- capacidad de excitación de 5 LED con corrientes constantes.
- Operación tanto con tensiones AC como DC de entrada ya que los integrados poseen amplificadores rectificadores internos.
- Los niveles de iluminación de los LED son estables, mantenidos a través de un sistema de regulación interna, aunque la tensión de alimentación varíe.
- Las tensiones recomendadas de alimentación pueden quedar entre 3,5 y 6,0 V lo que posibilita su aplicación en equipos portátiles, alimentados por pilas.
- El integrado se presenta en envoltorio de 9 pines alineados (SEP) lo que facilita la elaboración del proyecto de la placa de circuito impreso.
Las características para los integrados de la serie son:
a) LB1403:
Sensibilidad de entrada: 85 mv rms (tip)
Niveles del comparador: +6 dB, +3 dB, 0 dB, -5 dB, -10 dB
Corriente en el LED: 15 mA (dc)
b) LB1413
Sensibilidad de entrada: 105 mV rms (tip)
Niveles del comparador: 1,67 VC3, 1,33 VC3, VC3, 0,67 VC3, 0,33 VC3
Corriente en los LED: 15 mA (tip)
VC3 es la tensión de referencia dada por el ajuste externo en el pin 8
c) LB1423
Sensibilidad de entrada: 85 mV rms (tip)
Niveles del comparador: +1,67 dB, +3 dB, 0 dB, -5 dB, -10 dB
Corriente en los LED: 7 mA (tip)
d) LB1433
Sensibilidad de entrada: 105 mV rms (tip)
niveles del comparador: 1,67 VCS, 1, 33 VC3, VC3, 0,67 VCS, 0,33 VC3
Ver nota arriba sobre VC3 - tensión de ajuste en el pin 8.
Máximos absolutos
Tensión de alimentación máxima (Vcc max): 18 V
Potencia de disipación máxima (Pd max): 1,1 W
Temperatura de funcionamiento: -25 a +60 ° C
Condiciones de funcionamiento
Tensión de alimentación: 6 V (tip)

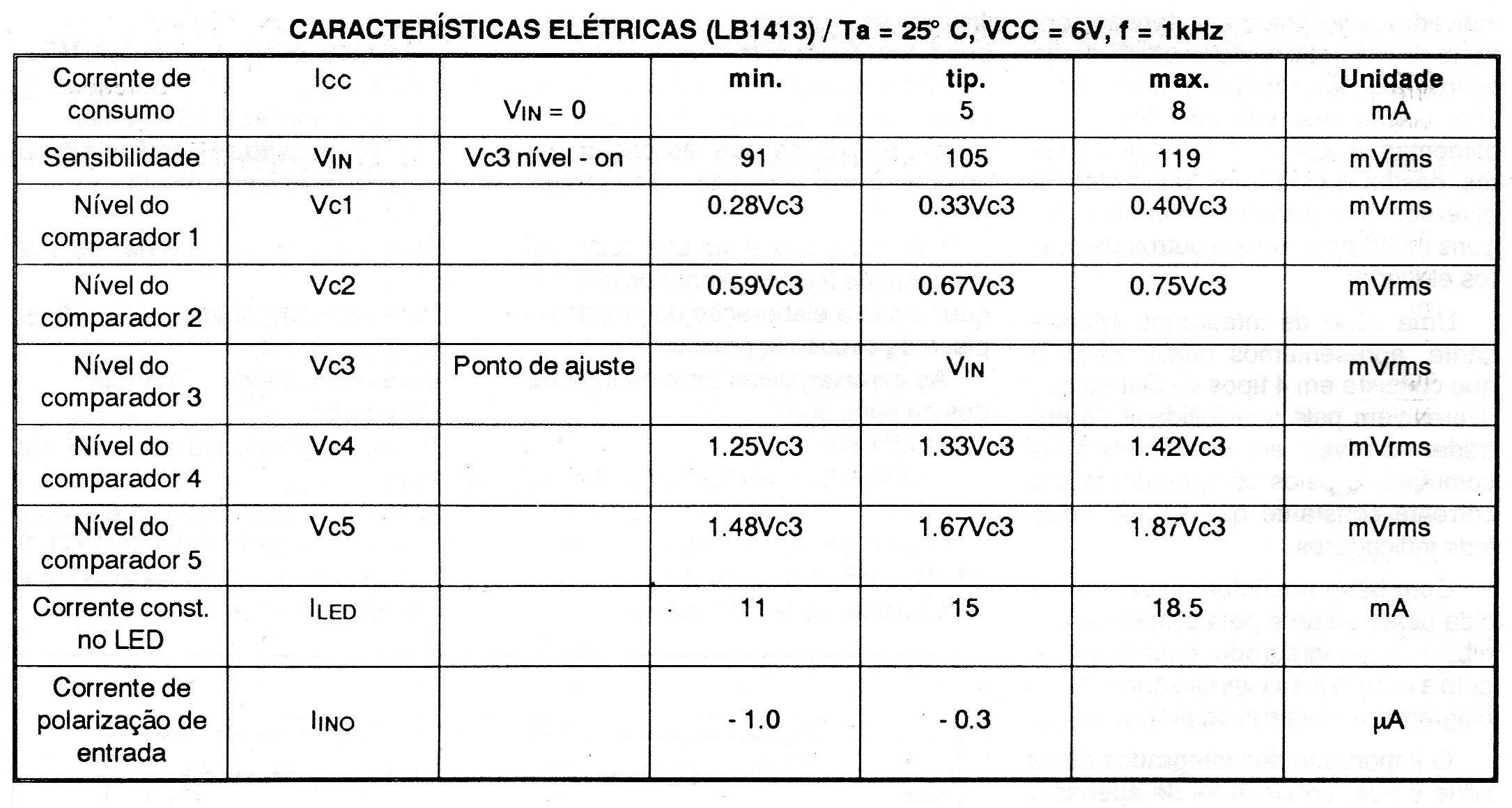

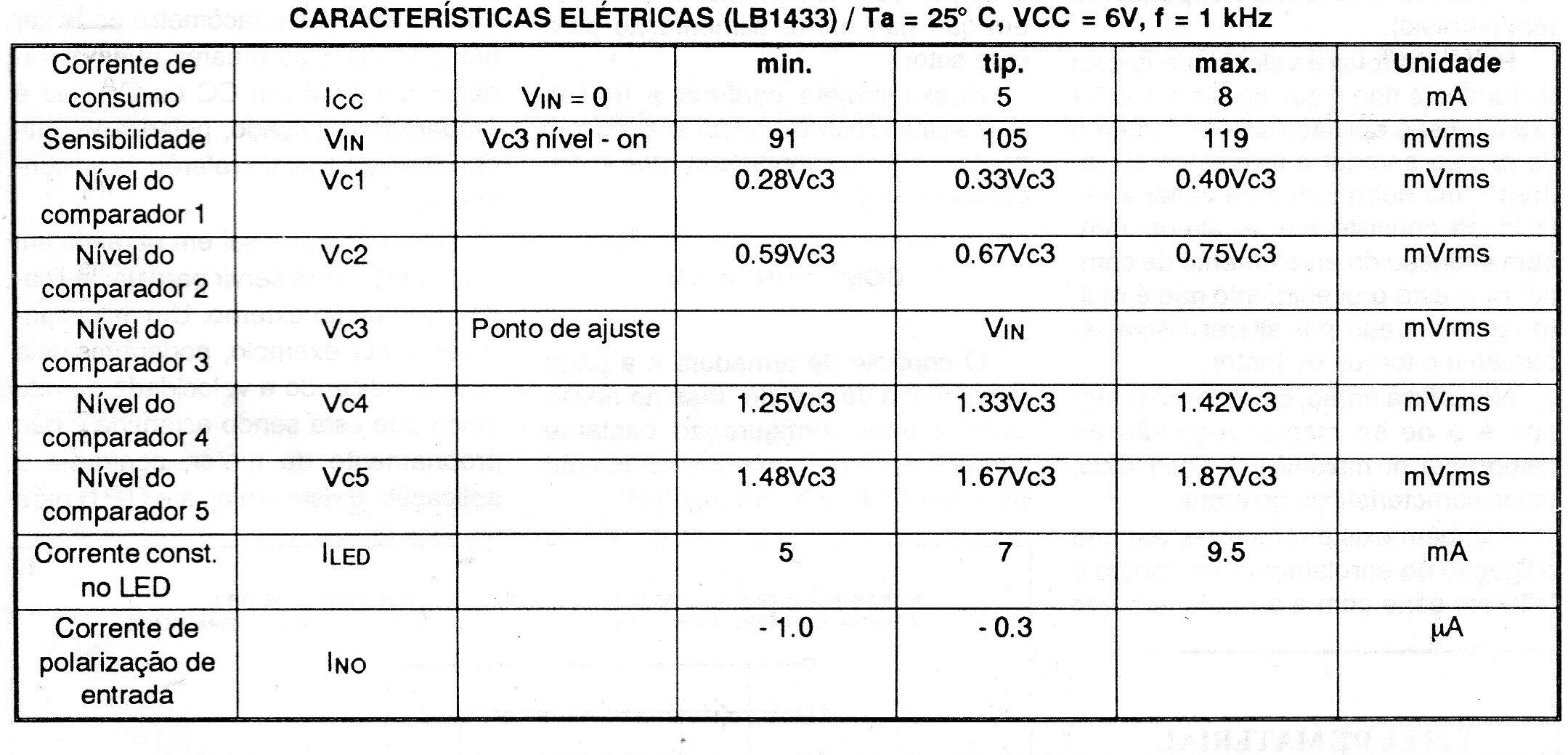

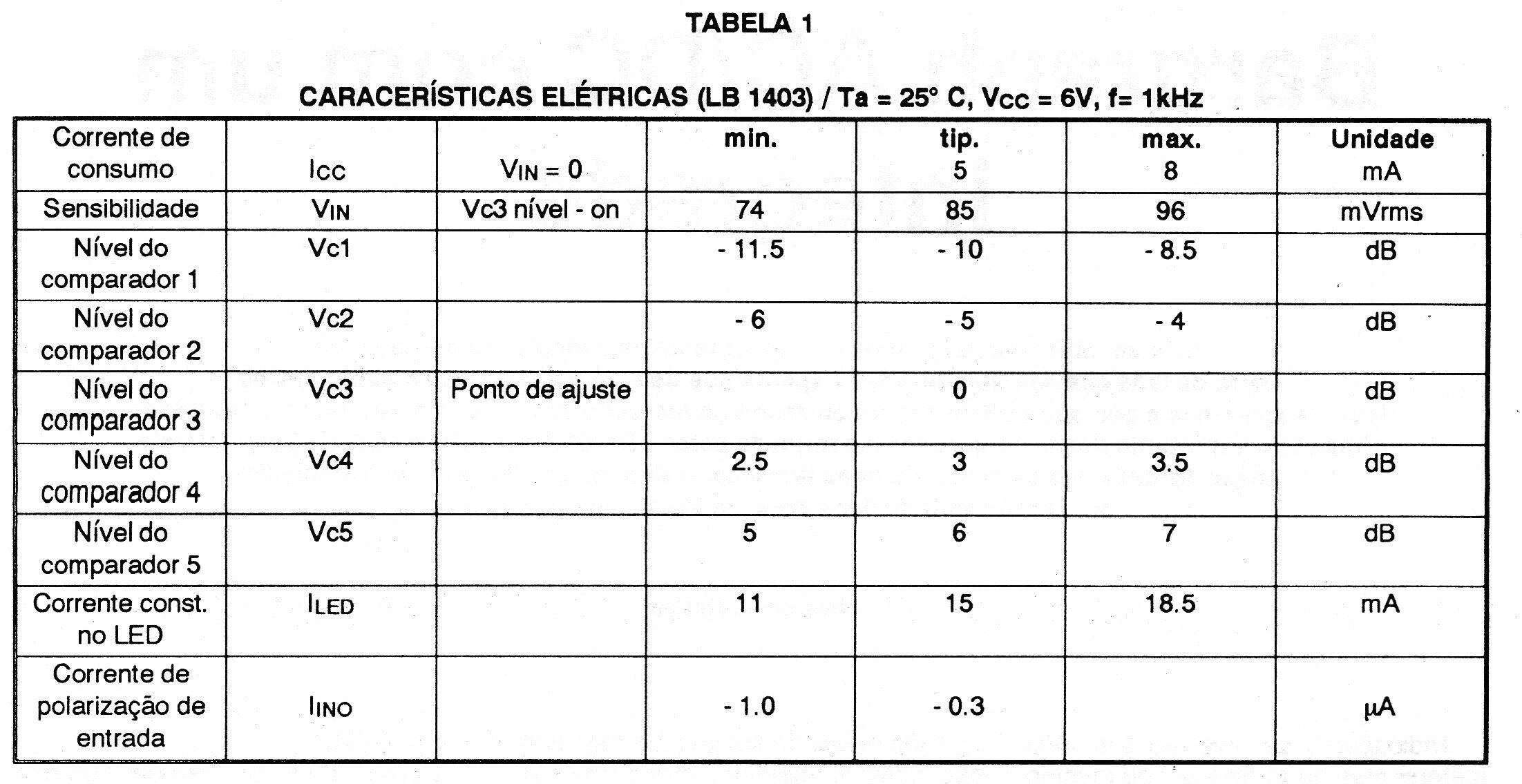

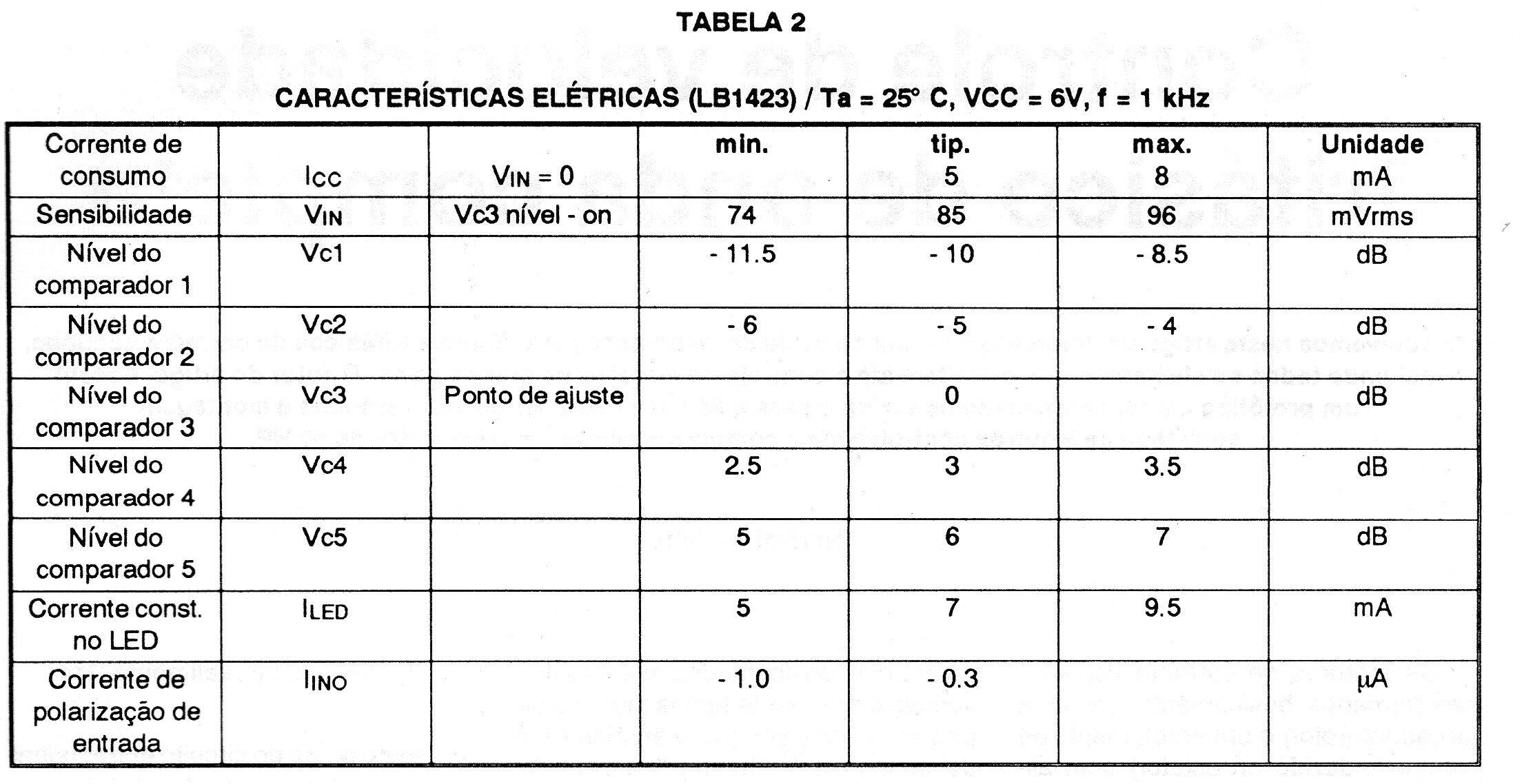

En las tablas 1 y 2 damos las características individuales eléctricas de los 4 integrados de esta serie.
MONTAJE

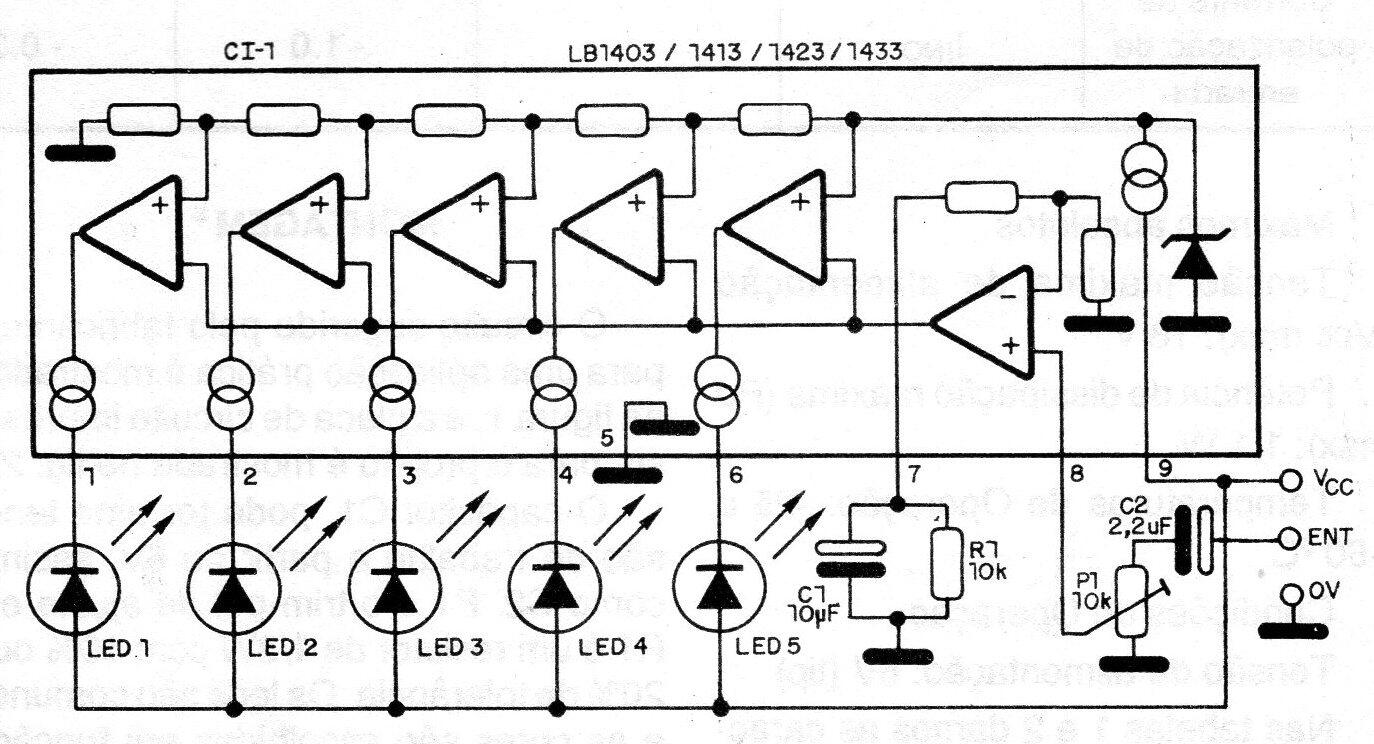

El circuito sugerido por el fabricante para una aplicación práctica se muestra en la figura 1.

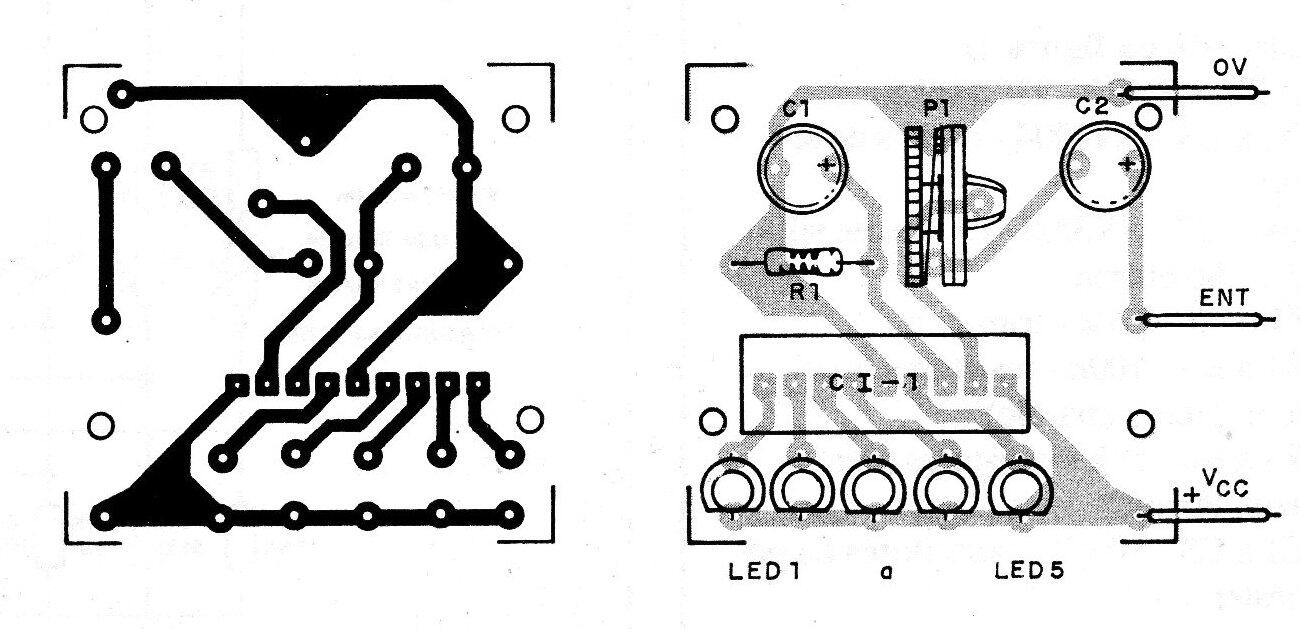

La placa de circuito impreso, para el proyecto se muestra en la figura 2.
El condensador C1, puede tener una tensión de trabajo a partir de 6, así como C2.
P1 es el trimpot de ajuste y, R1 es un resistor de 1/8 W con un 10% o 20% de tolerancia. Los LEDs son comunes y los colores se eligen en función de la aplicación.
La alimentación se realiza con 6 V y la corriente máxima debe ser prevista teniendo en cuenta el encendido de los 5 LED más cerca de 5 mA del propio circuito.
AJUSTE Y USO
El ajuste se realiza aplicando un nivel de señal o de tensión conocido en la entrada y actuando sobre el trimpot para que el LED correspondiente sea el último encendido.
Para usar, tenga en cuenta las limitaciones del circuito en lo que se refiere a la intensidad de la campana] de entrada y también la tensión usada en la alimentación.
CI-1 LB1403, 1413, 1423, 1433 - ver el texto
LED1 a LED5 - LEDs comunes
P1 - 10 k - trimpot
R1 - 10 k - resistor (marrón, negro, naranja)
C1 - 10 uF - capacitor electrolítico
C2 - 2,2 uF - capacitor electrolítico
Varios: placa de circuito impreso, hilos, soldadura, etc.
