Les ofrecemos aquí el proyecto de un sistema selectivo-activo, capaz de reforzar solamente el extremo superior de la faja de audio, o sea un “booster" de las señales de frecuencias altas.
Como sabemos, la faja de audio puede ser dividida en tres partes, de acuerdo con los altoparlantes normalmente usados en su reproducción: graves, medios y agudos.

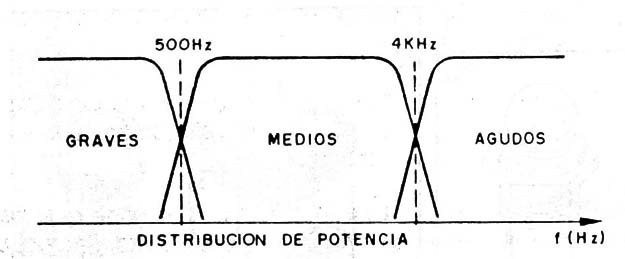

Normalmente, en un amplificador común, toda su potencia es dividida por las tres fajas, lo que significa que si queremos un refuerzo de una de ellas no podemos contar mucho con la potencia del equipo, pues obligatoriamente la misma tiene que ser dividida por los tres altoparlantes. Un refuerzo de graves, o de agudos, necesariamente compromete las otras fajas, con su atenuación en los Sistemas de sonido convencionales (figura 1).
Presentamos un filtro activo que permite el pasaje sólo de las frecuencias por encima de 4.000 Hz (*) y la utilización de un amplificador separado que permite un refuerzo, también de 20 a 35 watts en esta gama, en uno o en los dos canales.

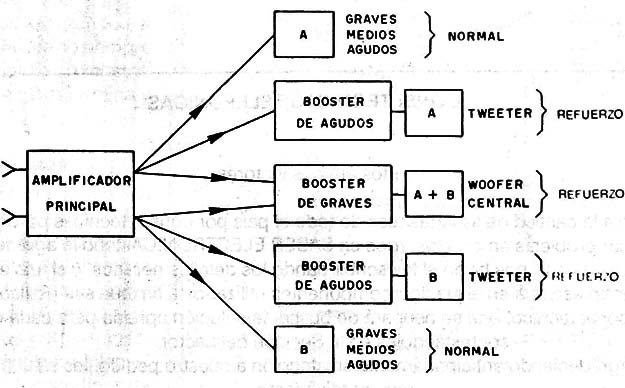

Una sugerencia interesante de uso para este proyecto de Booster de Agudos se muestra en la figura 2.
Tenemos, además del amplificador estéreo normal, un refuerzo central de graves y el refuerzo separado con dos amplificadores (o uno central) para la gama de agudos, con buena potencia suplementaria.
Cómo funciona
En este proyecto es importante el filtro activo, ya que su salida no precisa estar obligatoriamente ligada a nuestro amplificador, sino en cualquier amplificador común, con la potencia que quiera el lector.
Daremos elementos para la modificación de esta gama, conforme al gusto de los lectores o el tweeter usado.

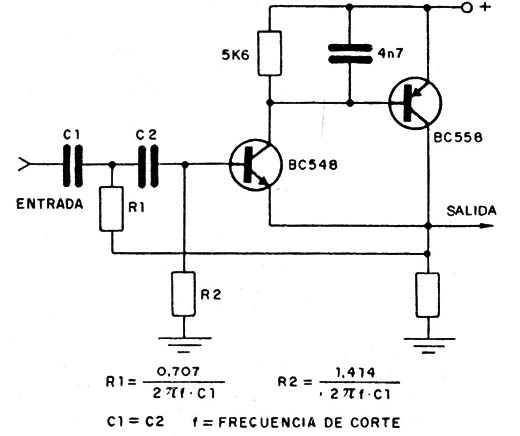

EI filtro activo lleva dos transistores. en la configuración mostrada en la figura 3.
Los dos capacitores y los dos resistores forman un filtro con una atenuación de 12 dB por octava, lo que es excelente para las aplicaciones indicadas.
Con 5n6 para los capacitores, 10 k para R6 y 39 k para R5, podemos reducir la frecuencia de corte a 2 kHz.
Para que el circuito pueda trabajar con señales de baja intensidad, se utiliza una etapa preamplificadora de dos transistores.
Las fórmulas que permiten calcular las diferencias de corte son dadas en la propia figura. Con los valores del diagrama tenemos una frecuencia de corte de 4 000 Hz aproximadamente.
La alimentación del circuito se hace con una tensión de 15 V, pero damos, en el circuito original, el valor del resistor R9 calculado de modo que los 32 a 45 V del amplificador puedan utilizarse en este caso.
Montaje
Como se trata de un circuito que trabaja con señales de audio de bajo nivel, todas las conexiones deben ser cortas y blindadas para evitar realimentaciones.
Como en este caso el filtro no deja pasar los graves, no estamos sujetos a la captación del zumbido de 50 Hz (ó 60 Hz) de la red, pero pueden ocurrir oscilaciones si no se toman los cuidados mínimos.
En el amplificador de potencia, el capacitor electrolítico de salida (C14) puede ser reducido a 470 µF o incluso 220 µF , pues las señales de altas frecuencias (agudos) no encuentran mayores oposiciones para el pasaje.

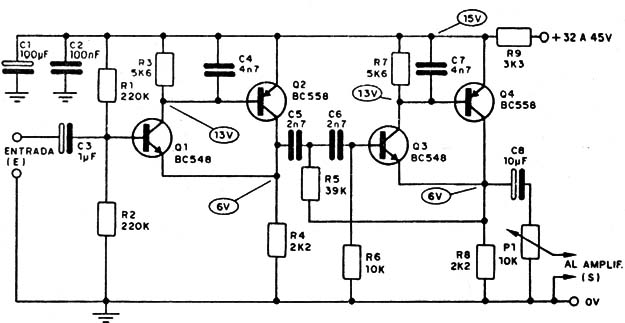

En la figura 4 tenemos el diagrama de Booster de Agudos en la versión básica.

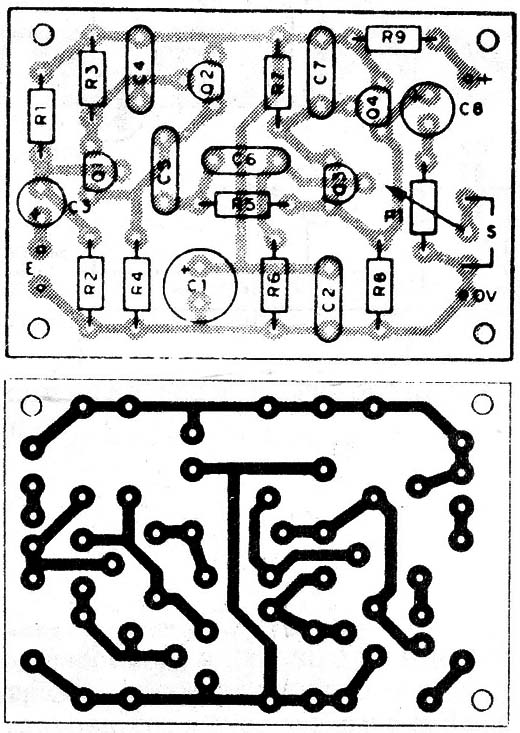

La placa de circuito impreso, apenas de la parte activa del Booster, aparece en tamaño natural en la figura 5.
La etapa amplificadora, que queda a la derecha de P1, puede hacerse apenas con la alteración del valor de C14, como ya destacamos.
En el diagrama se indican las tensiones que debe encontrarse en un montaje perfecto. Se toleran pequeñas oscilaciones, en vista de las diferencias de tensión de alimentación. Estos valores se indican para una tensión de entrada de 32 V.
En el montaje del aparato, las principales precaucionas que deben adoptarse son:
a) Observación de las posiciones de los transistores.
b) Observación de las polaridades de los electrolíticos.
c) Mantener cortos y blindados los cables de entrada y salida de las señales.
d) Puesta a tierra de todos los blindajes.
e) Observación del sentido de conexión del potenciómetro P1 de control de nivel.
Los capacitores usados son electrolíticos y cerámicos o de poliéster, y todos los resistores son de 1/8 o 1/4W.

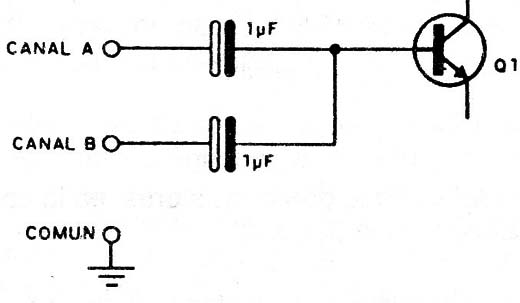

Para mezclar los dos canales, sugerimos un circuito en la figura 6.
La señal de entrada para el Booster puede hacerse a partir de la propia salida del amplificador común, sin la necesidad de reducción o de otro recurso. En tanto, se puede obtener mayor fidelidad retirando la serial del terminal de audífonos o de !a salida de grabación de su aparato de audio, donde la señal tiene menor intensidad y menor distorsión, mas de acuerdo con este sistema.
En cuanto al altoparlante usado, debe ser un tweeter de buena calidad, que soporte una potencia de por lo menos 50 watts. Su impedancia debe ser de 8 Wrms.
Observación: como el circuito solo deja pasar tos agudos, no hay necesidad de utilizar los capacitores convencionales en serie con los tweeters.
Q1, Q3 - BC548 o equivalente ( BC547, BC237, BC238) transistores
Q2, Q4 - BC558 o equivalente ( BC557, BC559 ) - transistores
P1 – 10 k - potenciômetro simple
R1, R2 - 220k - resistores (rojo, rojo, amarillo)
R3, R7 – 5k6 - resistores ( verde, azul, rojo)
R4, R8 - 2k2 - resistores (rojo, rojo, rojo)
R5 - 3.9 k - resistor (naranja, blanco, naranja)
R6 – 10 k - resistor (marrón, negro, anaranjado)
R9 - 3k3 - resistor (naranja, naranja, rojo)
C I – 100 µF x 25V - capacitor electrolítico
C2 – 100 nF (104) - capacitor cerâmico
C3 – 1 µF x 25V - capacitor electrolítico
C4, C7 - 4n7 (472) - capacitores cerámicos o de poliéster
C8 – 10 µF x 25V - capacitor electrolítico
Vários: placa de circuito impresa, caja para montaje, tweeter, alambres, soldadura, cable blindado, etc.
Revisado 2017
