A través de nuestros artículos los lectores han podido armar distintos circuitos transmisores y receptores de AM y FM que utilizan algún tipo de oscilador.
Se propone aquí el armado de un prototipo que podrá emplearse en innumerables dispositivos, utilizando para ello herramientas básicas y la imaginación de quien desee construir el sistema.
El aparatito que se describe es un oscilador senoidal de ondas medias y frecuencia variable que podrá utilizarse para chequear el estado de un receptor y permitirá su calibración, podrá emplearse para la construcción de un transmisor de AM o FM, como medidor de campo, etc.
En la figura 1 se muestra el circuito del oscilador. Se especifica el uso de un capacitor variable que podría ser la sección osciladora de un tándem plástico 20 x 20 mientras que el transformador es una bobina osciladora de las utilizadas en receptores comerciales de AM.
Si se reemplaza este transformador por una bobina osciladora de las utilizadas en receptores de Ondas Cortas puede aumentarse la frecuencia de oscilación del dispositivo.
El circuito es un amplificador base común (base a masa para la señal de oscilación a través de C1 con realimentación positiva. La señal de realimentación se aplica al emisor a través dei acoplamento indutivo de T1. EI secundario de T1 junto con el capacitor variable C4 forman un circuito resonante a la frecuencia:
F0 = [ 1 / ( 6,28 * L2 * C4 ) ]
Por Io tanto se inyectará al emisor solamente la sena! cuya frecuencia valga f0 pues es la que produce mayor tensión entre bornes de L2.
Esta señal se amplifica y al circular por L1 es transferida inductivamente al circuito resonante para que continúe la oscilación.
R1 y R2 dan la polarización necesaria al transistor mientras que C2 permite la reinyección de la señal generada por el circuito resonante desacoplando la componente continua. C5 evita cualquier interferencia de FR que pudiera infiltrarse en la fuente.

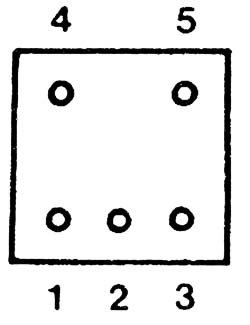

Utilizando una bobina osciladora de AM de ondas medias y un capacitor variable de tipo tándem 20 x 20 plástico pueden conseguirse frecuencias variables entre 500 kHz y 1600 kHz. Las conexiones de la bobina osciladora (vista desde abajo) son las siguientes:
El circuito puede armarse sobre puentes de conexiones o en circuito impreso y como en este caso trabaja para señales de no muy alta frecuencia no se deben tener cuidados especiales.
Para verificar el correcto funcionamiento puede acercarse el oscilador a una radio en funcionamiento, luego moviendo lentamente el tándem de oscilación existirá un punto del recorrido (solamente uno) en el que se noten interferencias (silbidos) sobre la radio.
Si no hay interferencias, el oscilador no funciona, y si hay interferencias en varios puntos del recorrido del tándem, las oscilaciones serán defectuosas. En ambos casos se deben revisar todas las conexiones y elementos utilizados hasta encontrar la talla.
Un detalle interesante puede consistir en calibrar el recorrido del tándem en valores de frecuencia con el objeto de saber cuál es la frecuencia de la señal que está generando el oscilador. Conocidas las frecuencias puede resultar un interesante elemento de calibración de receptores.
