La lámpara de prueba es uno de los recursos más simples e importantes para un electricista aficionado o profesional.
Ella no es más que una lámpara común con dos hilos cortos que pueden ser dotados o no de garras jacaré.

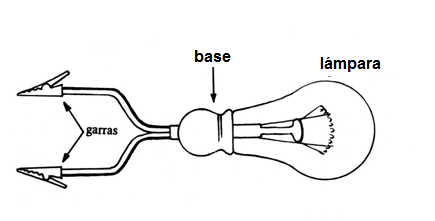

En la figura 1 damos detalles de la elaboración de una lámpara de prueba para el electricista.
Las garras cocodrilo son para fijar la lámpara en el circuito que está siendo verificado.
La lámpara debe ser de pequeña potencia (4 a 25 W) pero para una tensión de 220 V.
El motivo de usar tensiones de 220 V para la lámpara es que en una instalación de 220 V se enciende normalmente, pero en una instalación de 110 V simplemente se enciende más débil.
Si hacemos lo contrario, usando una lámpara de 110 V, se enciende normal en la instalación de 110 V, pero se quema, si descuidadamente se conecta en 220 V.
En el caso de que se produzca un error,
Esta lámpara de prueba permite que el lector sepa dónde hay o no tensión, y por el brillo de la lámpara si es de 110 V o de 220 V.
