El circuito que presentamos es muy simple y también muy sensible, pudiendo detectar señales en una enorme gama de valores, lo que significa que no es necesario que el micrófono oculto opere en FM para que lo acuse. En realidad, detectará señales desde la banda de ondas cortas por encima de unos 5 o 6 MHz hasta más de 200 Mhz.
En la aproximación del transmisor espía la aguja del indicador va a moverse de manera tanto más acentuada cuanto más potente sea la señal emitida.
A través de esta indicación podemos llegar fácilmente al transmisor oculto.
El circuito es alimentado por una batería de 9 V y tiene sólo dos ajustes, muy simple de hacer.
Usamos un BF245, un transistor de efecto de campo de unión, como amplificador aperiódico de detector.
Las señales captadas por una antena (que no es más que un pedazo de hilo rígido de 30 a 40 cm) son llevados a la compuerta del transistor, apareciendo detectados y amplificados en su fuente (source).
Un amplificador operacional 741 constituye el siguiente paso.
Ajusta la entrada no inversora (pin 3), para mantener en ausencia de señal en la antena, una tensión igual o muy próxima a la entrada inversora.
De esta forma, tenemos una tensión prácticamente igual a la mitad de la alimentación en la salida, que es anulada por el divisor formado por los resistores de 5,6 k ohmios.
El resultado es que el indicador M1 marcará cero en el ajuste de entrada correcto, en ausencia de la señal.
El trimpot de 4,7 k ohms sólo sirve para limitar el fondo de escala del instrumento indicado.
Con la presencia de señal, la tensión del transistor de efecto de campo varía, siendo entonces aplicada en la entrada inversora del 741.
El resultado es un cambio en la salida que inmediatamente es acusada por el instrumento.
El resistor de realimentación, entre el pino 6 y el pino 2 del integrado determina su ganancia o factor de amplificación.
El lector podrá utilizar un resistor fijo de 220 k ohms a 2,2 M ohms (el mayor valor da la mayor ganancia), o bien utilizar un potenciómetro para ajuste externo.
En el caso de que la antena capte una señal algo fuerte para que, inmediatamente, tengamos el movimiento del instrumento acusando su presencia.
La alimentación del circuito se realiza con una tensión de 9 a 15 V, pero para mayor facilidad optamos por una batería de 9 V que hace el aparato totalmente portátil.

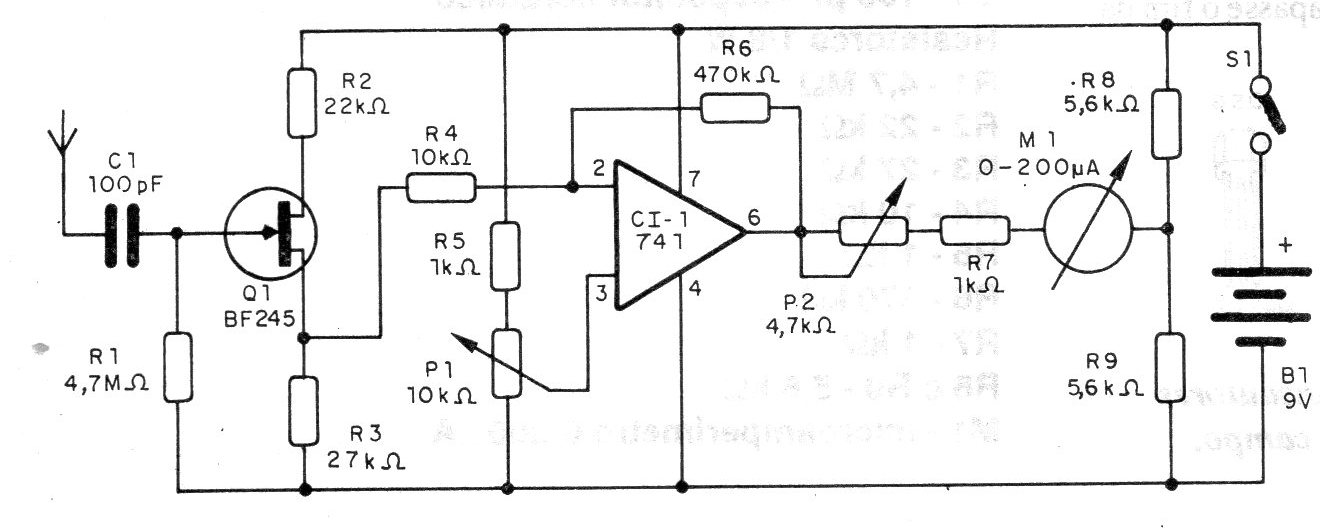

En la figura 1 tenemos el diagrama completo del aparato.

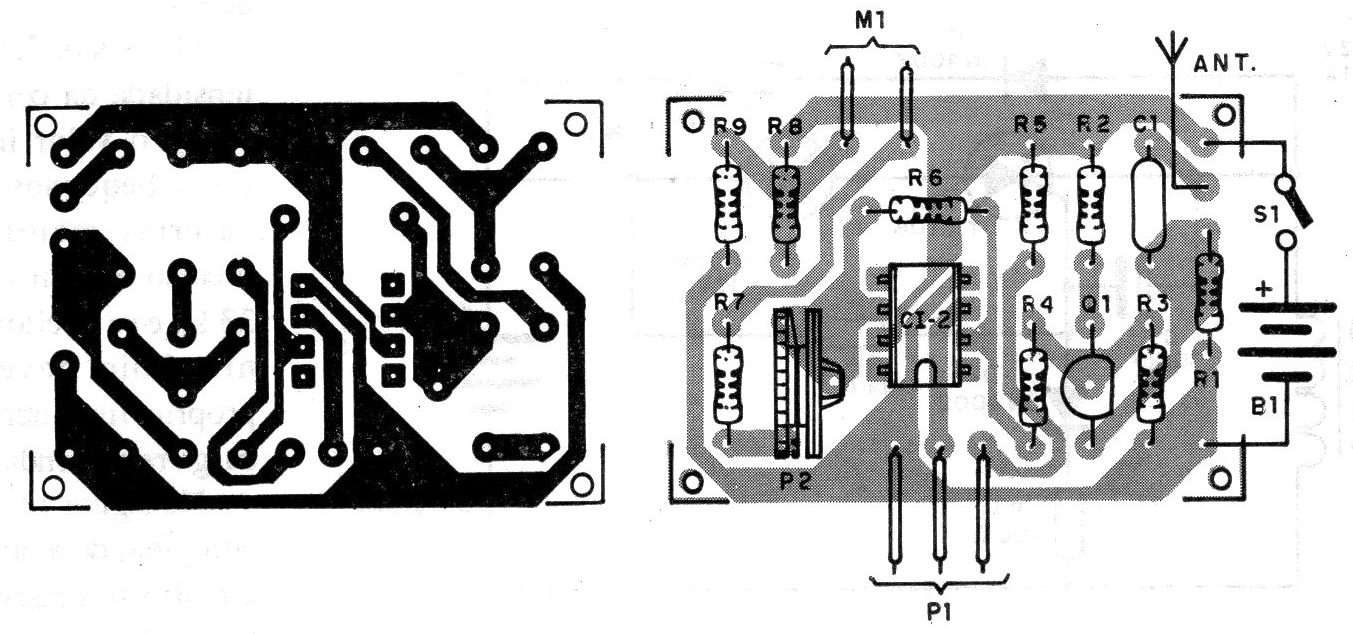

En la figura 2 tenemos el diseño de la placa de circuito impreso.
El transductor de efecto de campo puede ser el BF245 o MPF1O2 (cuidado que la disposición de los terminales es diferente para estos dos componentes, como muestra la figura 3).
Mucho cuidado debe ser tomado con el manejo de estos transistores pues el toque de los dedos en sus terminales, cuando existe carga eléctrica acumulada en su cuerpo puede causar su quema.
El circuito integrado se monta en un zócalo DlL de 8 patillas y el instrumento M1 puede ser un VU de 200 uA o cerca del tipo que se encuentra en los aparatos de sonido.
Incluso un indicador de estado de las pilas de los que vemos en grabadoras portátiles de 50 uA puede ser usado con el cambio del trimpot de 4,7 k ohmios por uno de 22 k ohms.
El capacitor de 110 pF es cerámico pero no tiene valor crítico. En realidad se pueden utilizar capacitores de 47 pF hasta 10 nF.
Para probar el aparato podemos utilizar un pequeño transmisor de FM experimental, como aprovechar otras fuentes domésticas que generan señales de radio.
Aproximando la antena del freidora de un televisor conectado, por ejemplo, debemos tener una indicación.
Para utilizar el rastreador proceda de la siguiente forma: conecte la unidad y ajuste inicialmente el trimpot para la deflexión del instrumento no sobrepase el final de la escala.
A continuación, ajuste cuidadosamente el potenciómetro para obtener una deflexión nula o de inicio de escala.
Al acercarse entonces al flector de transmisores o televisores conectados debe haber el movimiento de la aguja indicando la presencia de señales de radio.
Para usar, recorra el lugar donde existe la posibilidad de un transmisor oculto, observando su aguja indicadora.
Dada su sensibilidad, el aparato puede indicar cargas eléctricas estáticas acumuladas en personas.
Esto ocurre principalmente en los días secos y en lugares que existen alfombras o alfombras.
Cl-1 - 741
Q1 - BF245
P1 - 10 k ohms - potenciómetro con llave (S1)
P2 - 4,7 k ohms: - trimpot
B1 - 9 V - batería
C1 - 100 pF - capacitor de cerámica
Resistores 1/8 W
R1 - 4,7 M ohms
R2 - 22 k ohms
R3 - 27 k ohms.
R4 - 10 k ohms
R5 - 1 k ohms
R6 - 470 k ohms
R7- 1 k ohms
R8 y R9 - 5,6 k ohms
M1 - microamperímetro 0-200 uA
