Este proyecto consiste en un sistema de comunicación inductiva de corto alcance que sirve para demostrar cómo funciona un telégrafo. Se trata de un proyecto ideal para demostraciones en ferias o exposiciones.
Describimos el montaje de un transceptor inductivo de corto alcance en el que dos transistores funcionan como un oscilador en el transmisor, como un amplificador en el receptor.
El circuito es alimentado por pilas comunes y de fácil construcción.
Como funciona

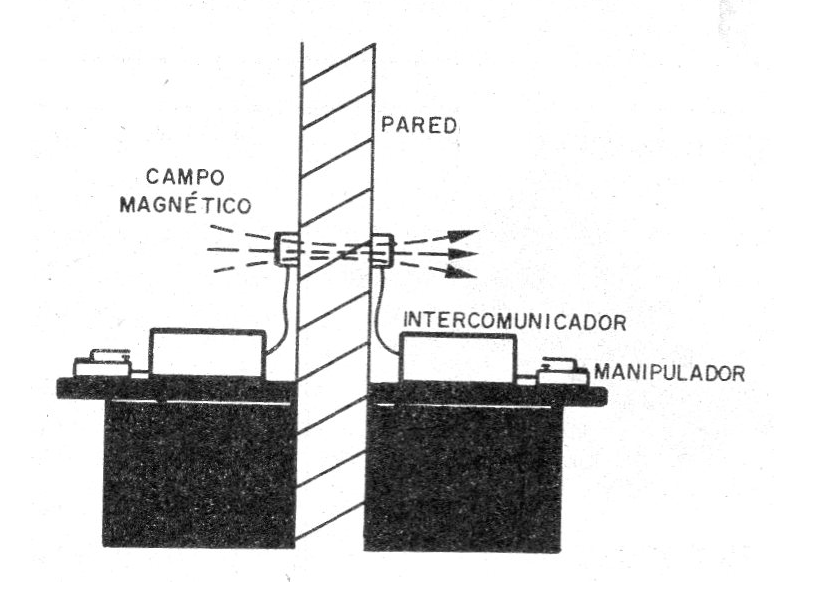

En la figura 1 tenemos el principio de funcionamiento del sistema.
Tenemos en el caso de montar dos aparatos iguales para mantener la comunicación.
Cuando uno está en la posición de transmitir, funciona como un oscilador de audio donde la frecuencia se ajusta en el potenciómetro.
En estas condiciones la señal generada se aplica a una bobina transmisora.
El otro, en estas condiciones pasa a funcionar como amplificador con la bobina receptora conectada a la entrada.
La bobina transmisora es el devanado secundario de un pequeño transformador de 6 a 12 V con corriente de 200 a 500 mA, mientras que la bobina receptora es el devanado primario del mismo transformador.

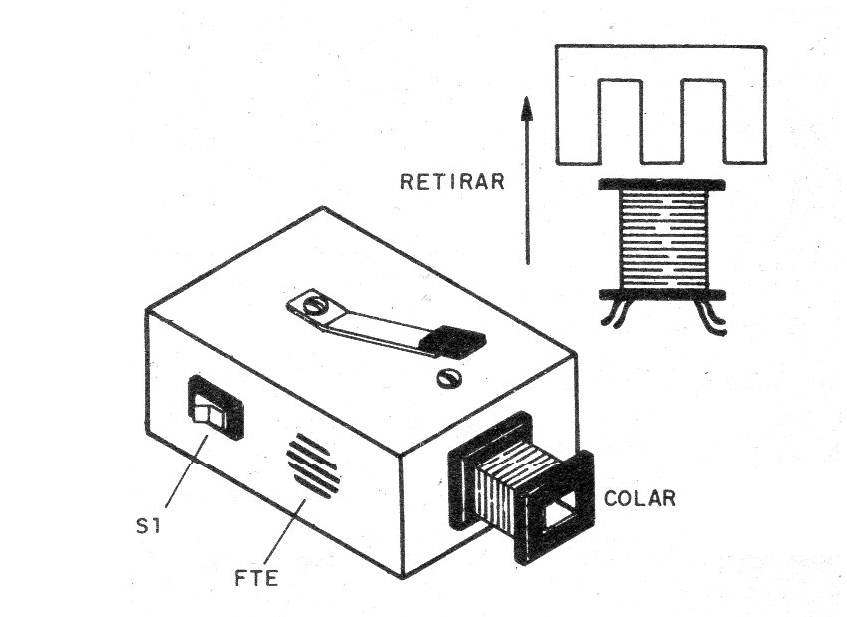

El núcleo es retirado, como muestra la figura 2, de modo que los campos creados puedan propagarse a través de la pared.
En la utilización del sistema, las bobinas se conmutan por una clave de transmisión / recepción.
El alcance obtenido es a 1 metro, pero se puede elaborar una bobina mayor que aumente un poco esa distancia.
Montaje

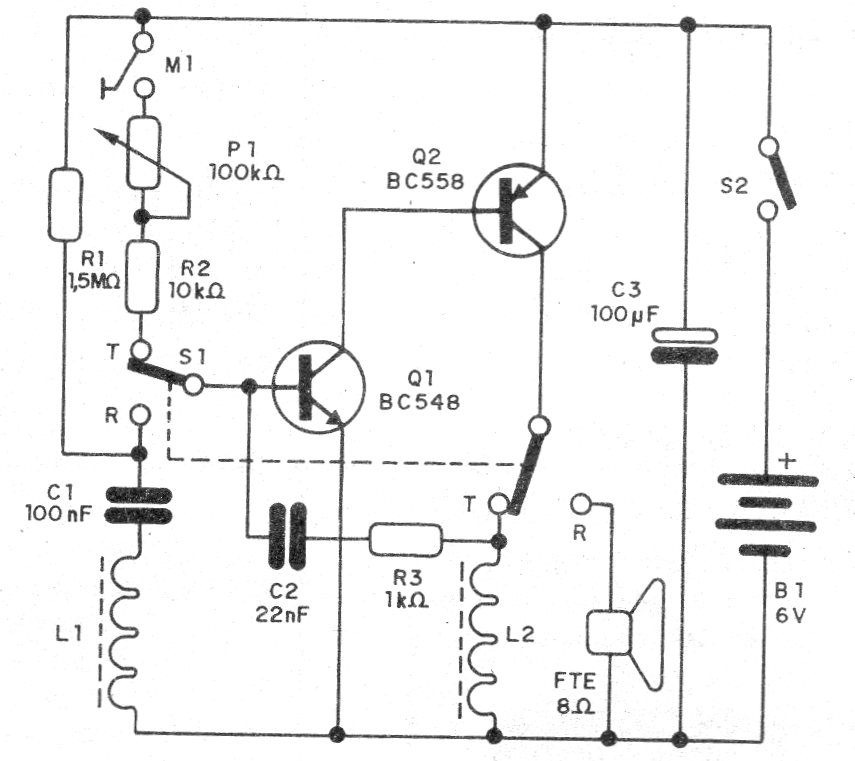

En la figura 3 tenemos el diagrama completo del sistema de comunicaciones.

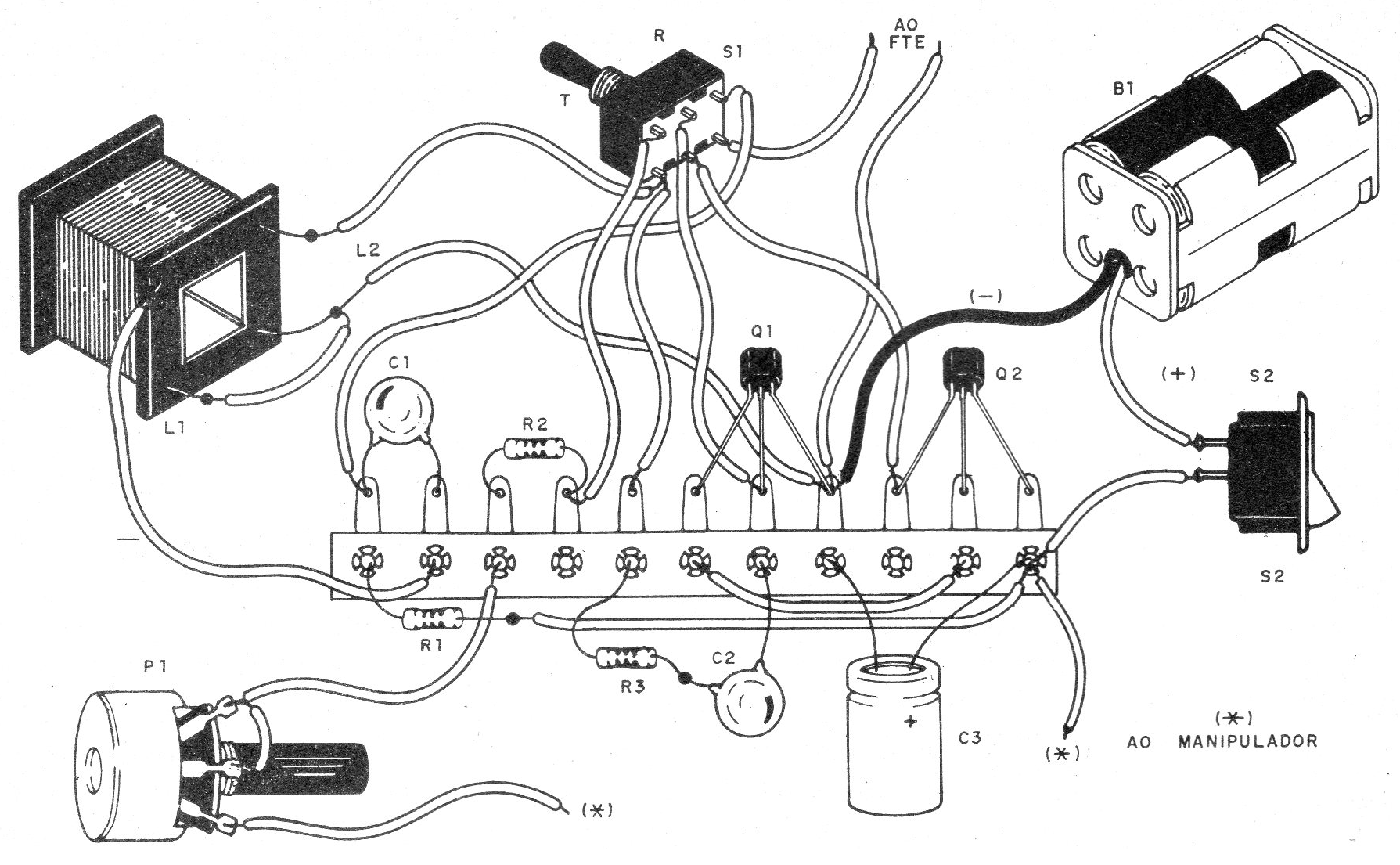

En la figura 4 tenemos el montaje utilizando un puente de terminales.
En el montaje, observe las posiciones y los tipos de los transistores que son diferentes.
Los resistores son de 1/8 W y el altavoz puede ser del tipo pequeño de 4 u 8 ohmios.

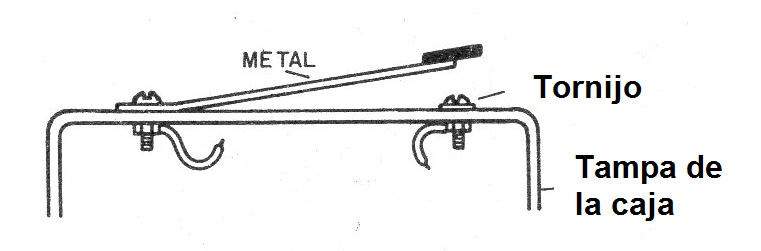

El manipulador puede ser de construcción casera como se muestra en la figura 5.
Para probar el aparato, coloque las unidades como se muestra en la figura 6 y con uno de ellos en la posición de transmitir el otro en la posición de recepción, apriete el controlador del transmisor.
La señal se debe reproducir en el receptor.
Q1 - BC548 - transistores NPN de uso general
Q2 - BC558 - transistores PNP de uso general
L1, L2 - Bobinas de un transformador - ver texto
M1 - Manipulador - ver el texto
B1 - 6 V- 4 pilas pequeñas
S1 - Llave de 2 polos x 2 posiciones
S2 - Interruptor simples
R1 - 1 M ohms - resistor - marrón, negro, verde
R2 - 10 k ohms - resistor - marrón, negro, naranja
R3- 1 k ohms - resistor - marrón, negro, rojo
C1- 100 nF - capacitor de cerámica o poliéster
C2- 22 nF- capacitor cerámico o poliéster
C3 - 100 uF x 6 V - capacitor electrolítico
Varios:
Puente de terminales, caja para montaje, soporte de pilas, hilos, soldadura, etc.
